Устройство типа УЗНКЛ-II-0 КСС

Описание

Применяется для защиты камеры кабельного колодца от несанкционированного проникновения и попадания посторонних предметов. Устанавливается в корпус люка ГТС или иного люка, который имеет площадку для внутренней крышки.

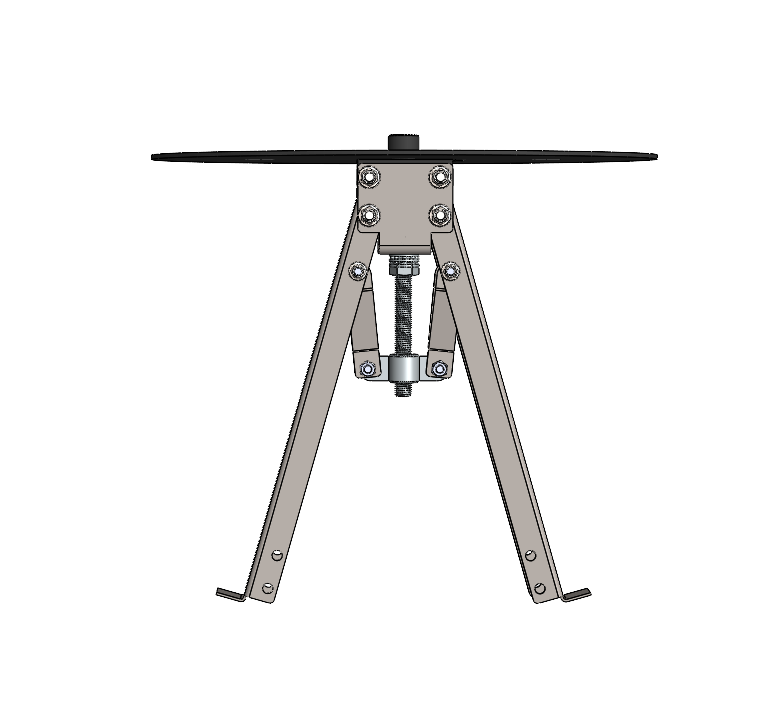

Основными конструкционными «узлами» запорного устройства нижней крышки люка (УЗНКЛ), являются плита и рычажно-запорный механизм, которые соединяются между собой в единую конструкцию с помощью болтов и гаек.

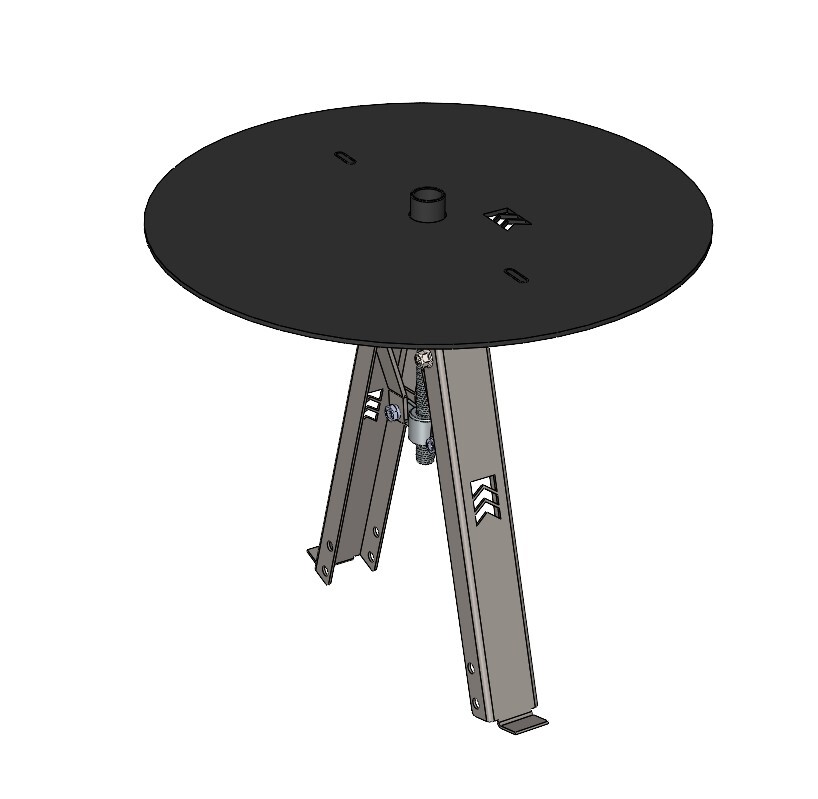

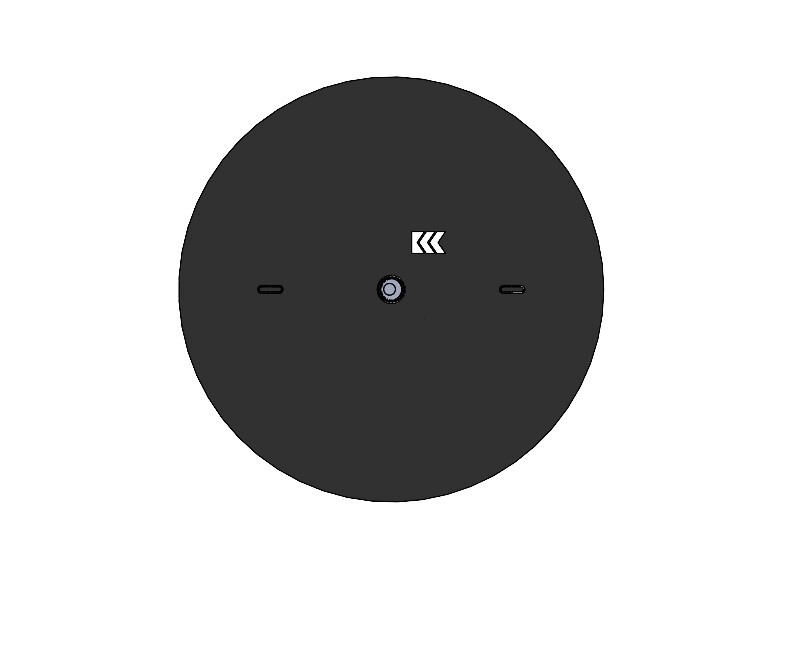

Стальная плита имеет круглую форму и толщину 5 мм. На ее поверхности расположено центральное отверстие, а по периферии, имеются овальной формы отверстия, предназначенные для извлечения и установки устройства в люк, с помощью специальных крюков. К плите приварена стальная втулка, через которую осуществляется ввод ключа КНКЛ-II-0. К нижней поверхности приварен кронштейн плиты. Для предотвращения коррозии все элементы плиты покрываются цинком, методом термодиффузионного цинкования (ТДЦ).

В мировой практике, рычажно-запорный механизм применяется в запорных устройствах долгое время. Идея его применения прослеживается из зарубежных патентов разных стран, появившихся в разные годы прошлого столетия. Устройство запорное нижней крышки люка, производимое нашей компанией, имеет многокомпонентный контруктив, не нарушающий существующие патенты на запорные устройства с рычажно-винтовым механизмом.

Основные его элементы - кронштейн рычагов, запорные и приводящие рычаги покрыты порошковой краской. Другие элементы также имеют защитное покрытие. На боковых поверхностях рычагов расположены отверстия, которые предназначены для их удлинения с помощью рычагов УР-340. Рычаги приводятся в действие с помощью ключа с проприетарным шлицем.

Для идентификации изделия, на поверхности плиты и на рычагах имеется вырез логотипа компании-производителя - КСС. Изделия, не имеющие таких логотипов – не являются произведенными ООО «Комплексные системы и сети». Остерегайтесь подделок.
