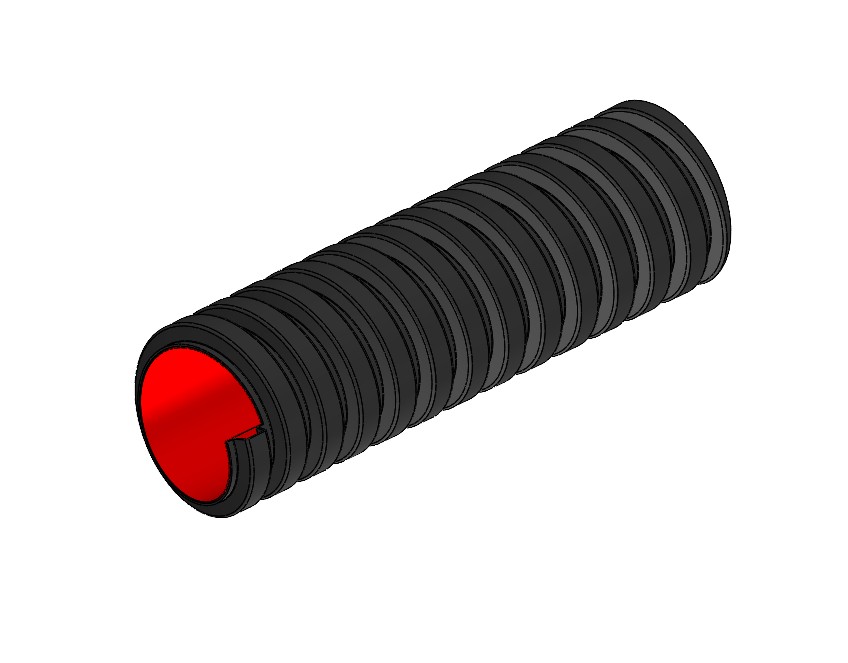

КорзинаТруба СПИРАПАЙП™ (II) OD=125 мм, 1400Н, SN24 (отрезок 13 м)
Описание
Применяется для создания кабелепровода оптической, слаботочной и низковольтной кабельной канализации, прокладываемых в грунте. Выполняет функцию «футляра», позволяя многократно осуществлять прокладку и замену кабеля, а также предохранять и защищать его от воздействия агрессивных факторов внешней среды.
Наружная слой трубы является структурированным, представляя собой гофрированную спиральную поверхность. Внутренний слой – гладкий. Комбинация наружного слоя имеющего вид непрерывной спирали и внутреннего гладкого слоя придает трубе наиболее высокие прочностные характеристики среди всех известных труб со структурированной стенкой, сохраняя при этом высокую степень ее изгиба при прокладке трассы. Гладкий внутренний слой облегчает протяжку кабеля в трубный канал.
При монтаже трубопровода, два конца спиральной трубы соединяются резьбовой муфтой. При этом, муфту полностью накручивают на первую трубу, далее приставляют вторую и обратным сгоном накручивают на участок второй трубы. Тем самым, внутренний диаметр трубопровода остается неизменным. Таким образом создается спиральное соединение двух труб, которое обладает самой высокой прочностью, из всех известных соединений структурированных труб.
В виду значительного расстояния между спиральными витками трубы, а также высокой степени ее прочности, допускается ее обратная засыпка грунтом, без твердых включений и инородных тел.
Спиральная труба производится компанией ООО «КСС» по ТУ 22.21.21-002-44989762-2022, и соответствует ГОСТ Р МЭК 61386.24-2014; ГОСТ Р МЭК 61386.1-2014.
Характеристики:
| Технические условия: | ТУ 22.21.21-002-44989762-2022 |
| Материал: | ПНД (полиэтилен низкого давления) |
| Кольцевая жесткость (SN), кH/м²: | 24 |
| Сопротивление сжатию, H: | 1400 |
| Тип соединения: | резьбовое |
| Возможность пневмопрокладки кабеля: | нет |
| Способ прокладки ГНБ (альтернативная прокладка): | нет |
| Наличие стальной проволоки: | нет |
| Коэффициент трения (облегченный кабель): | не более 0,1 |
| Коэффициент трения (кабель для канализации): | не более 0,3 |
| Номинальный наружный диаметр (OD), мм: | 125 |
| Номинальный внутренний диаметр (ID), мм: | 100 |
| Температура монтажа, °C: | -40…+60 |
| Температура эксплуатации, °C: | -60…+90 |
| Масса, кг: | 14,0 |
Комплектация:
Труба в отрезке 13 м - 1 шт.
Маркировка:
СПИРАПАЙП™ - товарный знак
OD=125 мм - номинальное значение наружного диаметра
1400Н - значение сопротивления сжатию в Ньютонах
SN24 - значение кольцевой жесткости
Сертификат соответствия
