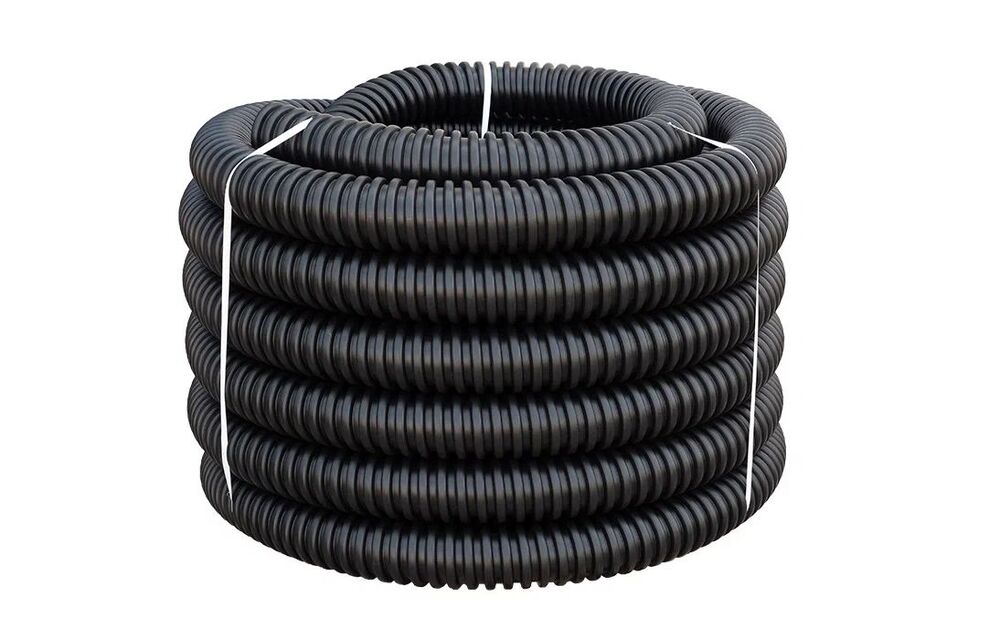

Труба спиральная КСС-ПГТ OD=110 мм, 1100N, SN22, без протяжки (бухта 50 м)

Описание

Применяется для создания трубопровода оптических, слаботочных и низковольтных линий кабельной канализации, прокладываемых в грунте. Выполняет функцию «футляра», позволяя многократно осуществлять прокладку и замену кабеля, а также предохранять и защищать его от воздействия агрессивных факторов внешней среды.

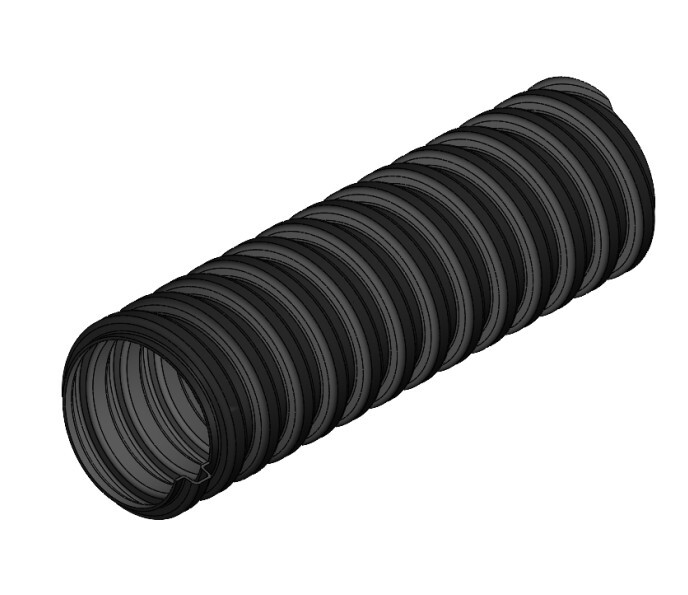

Наружная и внутренняя поверхности трубы является структурированной, представляя собой отдельный вид полимерной жесткой гофрированной спиральной трубы (ТПЖГС). Особенностью трубы является ее структура в виде непрерывной спирали, что придает ей высокие прочностные характеристики, и высокие показатели удлинения трубы при растяжении, без ее разрушения. Наряду с этим, такая структура наделяет трубу высокой степенью изгиба, без деформации, которая в разы превышает рекомендованные радиусы изгиба кабеля.

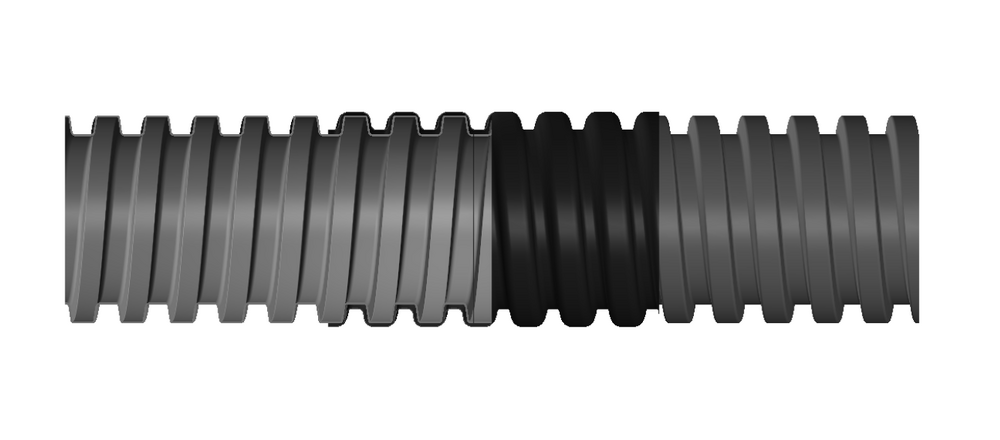

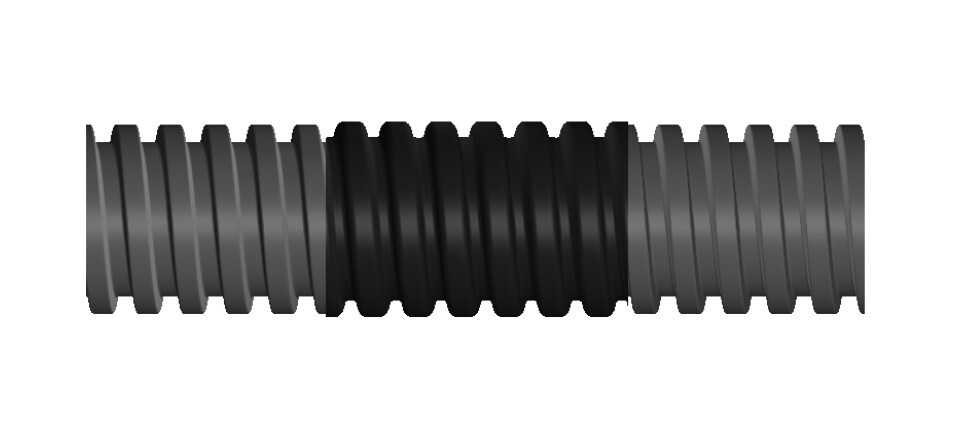

При монтаже трубопровода, два конца спиральной трубы соединяются резьбовой муфтой. При этом, муфту полностью накручивают на первую трубу, далее приставляют вторую и обратным сгоном накручивают на участок второй трубы. Тем самым, внутренний диаметр трубопровода остается неизменным. Таким образом создается спиральное соединение двух труб, которое обладает самой высокой прочностью, из всех известных соединений структурированных труб.

Внутренняя поверхность трубы повторяет ее наружный рельеф. При этом, внутренние витки спирали имеют достаточные округлые переходы, которые способствуют дополнительному скольжению стеклопрутка с кабелем, способствуя облегчению протяжки.

В виду значительного расстояния между спиральными витками трубы, а также высокой степени ее прочности, допускается ее обратная засыпка грунтом, без твердых включений и инородных тел.

Спиральная труба производится компанией ООО «КСС» по ТУ 22.21.21-002-44989762-2022, и соответствует ГОСТ Р МЭК 61386.24-2014; ГОСТ Р МЭК 61386.1-2014 (пп. 6.1.1 – 6.1.5, 6.3 – 6.4).
