Система ККС-СГЗ-3,5-10 КСС (В25)

Описание

Применяется для возведения смотрового устройства в системе кабельной канализации при его глубоком залегании в случаях, когда невозможно за счет допустимой высоты горловины (500 мм с учетом толщины плиты перекрытия колодца) выйти на необходимую высоту поверхности. Устанавливается вне зоны воздействия транспортной нагрузки в качестве проходного, углового или разветвительного смотрового устройства.

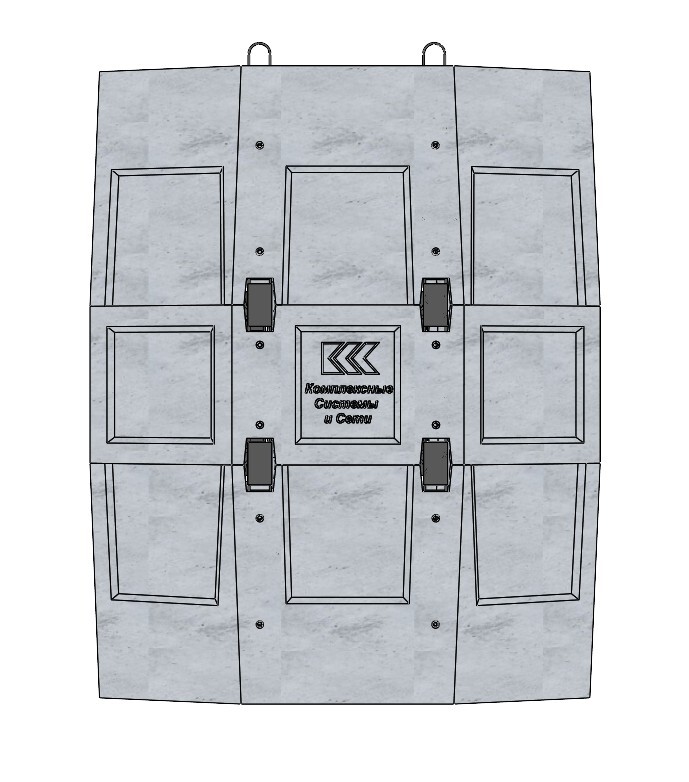

Система глубокого залегания кабельного колодца ККС-СГЗ-3,5-10 КСС в настоящее время не имеет аналогов на российском рынке связи. Представлена она кабельным колодцем ККС-3,5 ГЕК-У и вставкой ВККС-3,5 ГЕК-У, которые после монтажа железобетонных элементов дополнительно соединяются между собой с помощью монтажных пластин.

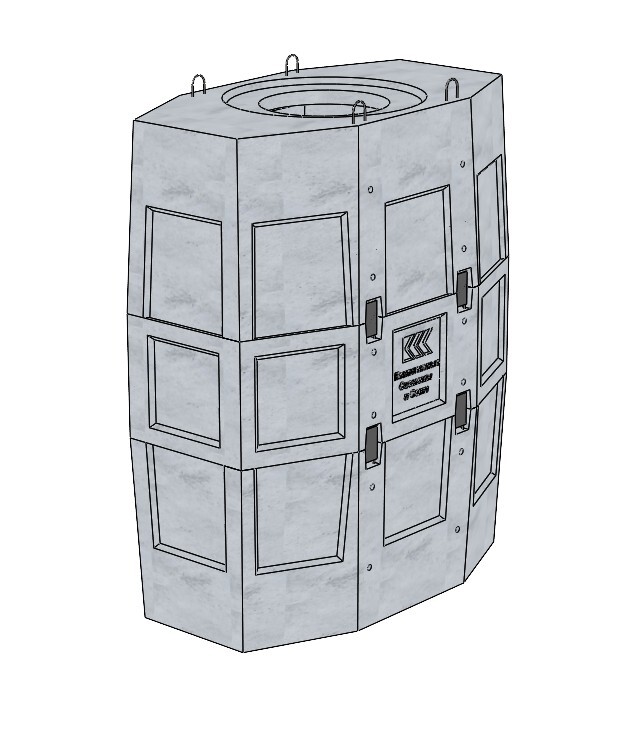

Элементы колодца имеют восьмигранную форму и состоят из комплекта железобетонных элементов: верхней и нижней половин с установленными в их стенки ершами и кронштейнами (ККПр-60). В центральной части верхнего элемента расположено круглое отверстие диаметром 600 мм, по периметру которого сформирована четверть для установки опорных колец, а по углам - строповочные петли. В центральной части основания нижнего элемента расположен прямоугольный приямок, который является упором для лестницы, устанавливаемой для спуска в камеру колодца, а также выполняющий функцию дренажа, если его дно выбивают или высверливают. На торцевых и боковых стенках элементов расположены ниши – утончения бетонной стенки, в пределах которых производится ввод каналов трубопровода. На боковых стенках верхнего и нижнего элементов расположены строповочные петли.

Вставка имеет восьмигранную форму, которая повторяет контуры элементов колодцев ККСр-3,5 КСС, производимых компанией ООО «Комплексные системы и сети". Дна и перекрытия не имеет. На боковых стенках как с одной, так с другой поверхностей имеет по четыре строповочные петли, которые помимо участия в погрузо-разгрузочных работах и установки вставки на нижний элемент колодца (или на другую вставку), предназначены для сварки всех элементов колодца между собой, с применением металлических пластин. Вставка в комплектации ГЕК-У поставляется с уже установленными ершами и кронштейнами (КПП-40).

В качестве вводимых в колодец каналов могут применяться трубы различных видов и диаметров такие как: спиральная труба КСС-ПГТ, гладкая однослойная и многослойная ПНД труба, гофрированная и хризотилцементная труба.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъем люка на необходимую высоту осуществляется с помощью опорных колец типа КО-1, КО-1,5, КО-0,5, КО-Ч.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, нанесен оттиск логотипа компании – «КСС».

Все элементы системы производятся ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» все элементы системы глубокого залегания имеют следующие характеристики: класс прочности – В25; морозостойкость - F₂200; водонепроницаемость – W8.

По желанию заказчиков возможно изготовление элементов системы из бетона с иными характеристиками. Для этого необходимо прислать запрос на почту компании info@komss.ru.
