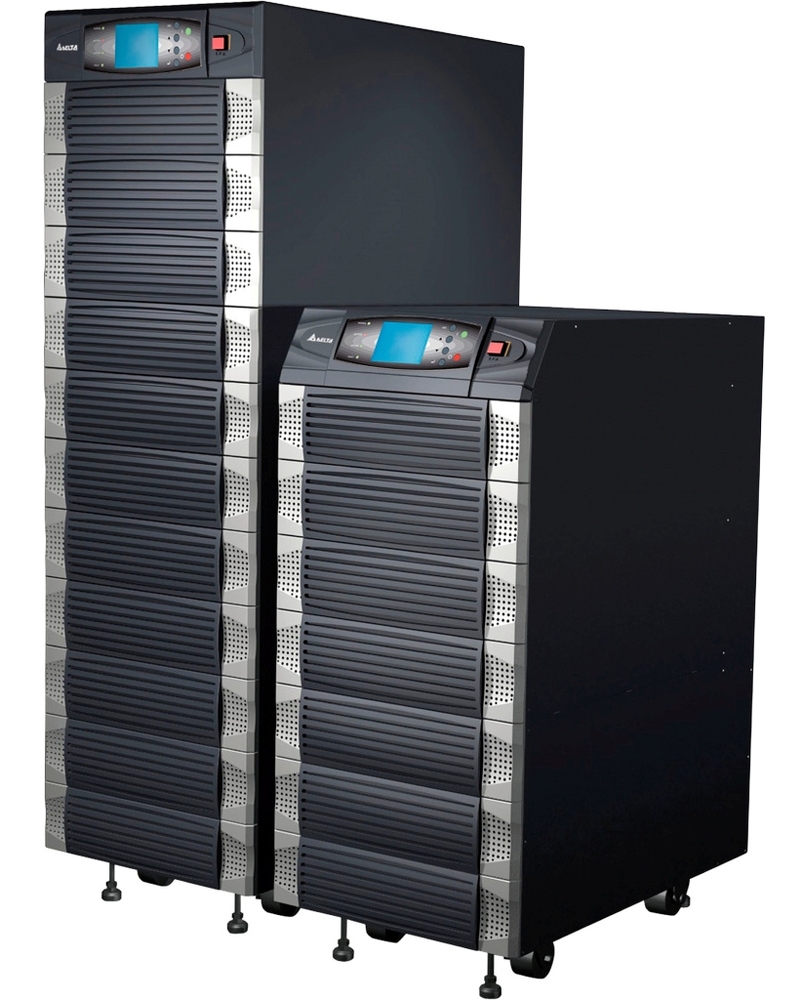

КорзинаСерия NH Plus 20-120 кВА
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||||
| МОДЕЛЬ | HNP20 | HNP40 | HNP60 | HNP80 | HNP100 | HNP120 | |||||||
| МОЩНОСТЬ - KVA | 20 | 40 | 60 | 80 | 100 | 120 | |||||||
| МОЩНОСТЬ - KW | 15 | 32 | 54 | 72 | 90 | 108 | |||||||
| ВХОД | Напряжение | В | 380/220, 400/230, 415/240 (3фазы 4проводника + заземление) | ||||||||||
| Диапазон входного напряжения | % | 208 ~ 477 (фаза-фаза)/120~276 (фаза-нейтральность) | |||||||||||
| Нелинейные гармонические искажения входного тока | % | < 3 (при полной нагрузке) | |||||||||||
| Коэффициент мощности | > 0,99 | ||||||||||||
| Частота | Гц | 50 /60 ± 5% | |||||||||||
| ВЫХОД | Напряжение | В | 380/220, 400/230, 415/240 (3фазы 4проводника + заземление) | ||||||||||
| Нелинейные гармонические искажения входного тока | % | ≤ 3 (при линейной нагрузке) | |||||||||||
| Пределы регулирование напряжения | % | ± 1 (статическое) | |||||||||||
| Частота | Гц | 50 | |||||||||||
| Регулирование частоты | Гц | ± 0.05 (встроенного гетеродина) ± 0.05 (синхронизации, с шагом в 0.1 Гц) | |||||||||||
| Перегрузочная способность | 125% : 10 минут; 150% : 1 минута | ||||||||||||
| ДИСПЛЕЙ | Светодиод | Состояние ИБП: режим двойного преобразования – Байпас – Режим работы от батареи – Авария | |||||||||||
| LCD | Вход/Выход. Байпас. Инвертор. Частота. Нагрузка и напряжение АКБ. Ток. Аварийные сообщения и интеллектуальная самодиагностика | ||||||||||||
| ИНТЕРФЕЙС | Стандартный | RS 232, сухие контакты x6; Интеллектуальный слот х2, Контактный порт х2, порт датчика температуры х4, параллельный порт | |||||||||||
| Дополнительные опции | Плата SNMP, плата Modbus, плата релейных входов и выходов, блок датчиков окружающей среды, концентратор SNMP + 5 портов. Датчик температуры батареи, набор батарейного датчика температуры, сигнальный кабель батарейного шкафа | ||||||||||||
| СООТВЕТСТВИЕ СТАНДАРТАМ | Безопасность и ЭМС | CE, EN62040-1-1, EN62040-2 (Class A) | |||||||||||
| ПРОЧИЕ | Параллельное подключение | Модульное и системное резервирование Максимум 4 кабинета в параллели до 480kVA | |||||||||||
| Аварийное отключение питания | Местное и дистанционное | ||||||||||||
| Статическая память для рабочего журнала | 500 записей | ||||||||||||
| Старт от батареи и пуск от сути | Да (опция) | ||||||||||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | КПД | Нормальный режим | % | 94 | |||||||||
| Эко-режим | % | 97 | |||||||||||
| Рабочая температура | °C | 0~40 | |||||||||||
| Относительная влажность | % | 90 (без образования конденсата) | |||||||||||
| Уровень шума (на расстоянии 1м) | дБА | 65 | 68 | 70 | 70 | 72 | 73 | ||||||
Размеры (ШxГxВ) | ИБП | мм | 520х910х1165 | 520х975х1695 | |||||||||
| кабинет | 520х850х1165 (26А х 40 шт) | 520х975х1695 (40А х 40 шт) | |||||||||||
| Масса | кг | 170 | 200 | 230 | 260 | 320 | 350 | ||||||
Характеристики:
NH Plus-Series - ИБП следующего поколения с высоким КПД, «горячей» заменой силовых модулей и схемой параллельного резервирования N+X. Являясь лидером по техническим параметрам, с КПД более 94%, NH Plus обеспечивает чрезвычайно низкую общую стоимость покупки с точки зрения как капитальных, так и эксплуатационных расходов. Благодаря схеме параллельного резервирования N + X, обеспечивающей надежность и универсальность, NH Plus стал новым стандартом для защиты критически важных приложений.
Возможности
• От 20 до 480 кВА (4 х 120 кВА в параллели).
• Резервирование на уровне модуля и системы.
• «Горячая» замена силовых модулей без перерыва питания нагрузки.
• Резервирование вспомогательных источников питания.
• Встроенные механический и электронный байпасы для сервисного обслуживания.
Гибкость
• Модульная конструкция обеспечивает простоту в обслуживании и гибкость в увеличении мощности.
• Многоязычный LCD-дисплей.
• Два разъема Smart slot и 6 программируемых выходов типа «сухой контакт».
• Стандартный и универсальный типы батарейных шкафов для широкого выбора времени обеспечения резервного питания и экономии занимаемого места.
Низкие эксплуатационные затраты
• Высокий коэффициент входной мощности (pf > 0.! и малые гармонические искажения
входного тока (iTHD < 3%).
• Экономия энергии благодаря высокой эффективности (94%) даже при 25% нагрузки.
• Совместим с генераторными установками.
