КорзинаОптическая муфта NL-FTTH-16
анный оптический бокс NL-FTTH-16 или коробка распределительная, полный аналог HTTB-X20А, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.

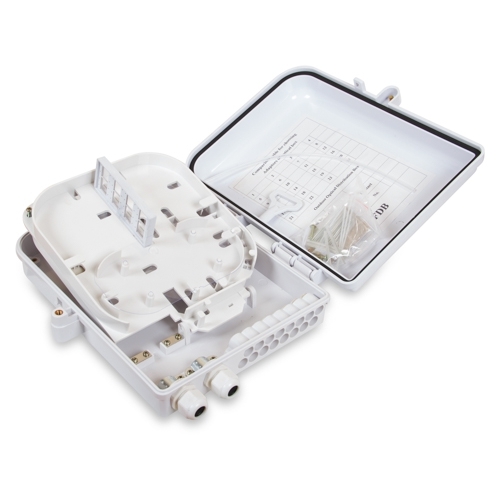

Внутренняя консоль настенного оптического бокса представлена откидной сплайс-кассетой, которая выполняет сразу две функции: предоставляет место для установки термоусаживаемых гильз и держит открытый оптический кросс с 16 посадочными местами под адаптеры. В нижней части сплайс-кассеты расположены фиксаторы и направляющие, которые позволяют укладывать в бокс запас оптических волокон.
В закрытом состоянии сплайс-кассета предоставляет доступ к оптическому кроссу с 16 отверстиями для адаптеров — 4 ряда по 4 отверстия в каждом. Как и в нижней части консоли, здесь имеются направляющие для укладки запаса волокон сплиттеров и патч-кордов.
2 кабелеввода располагаются в нижней части оптического бокса, а возле них находятся 16 герметизирующихся выводов для патчкордов. Каждый кабелеввод затягивается механическим уплотнителем, а выводы герметизируются резиновыми заглушками с прорезями. Внутренние держатели кабелей вмонтированы в корпус при помощи болтов и в случае необходимости могут быть сняты.

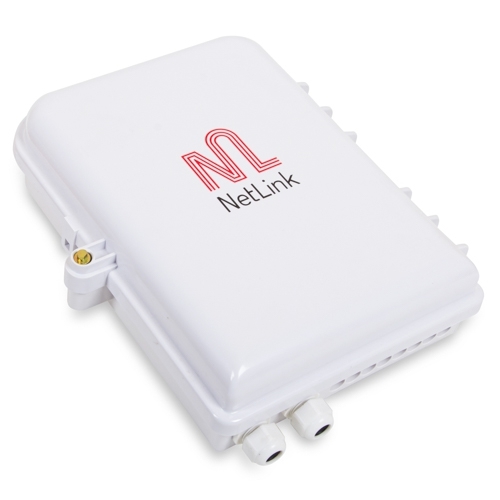

Съемная защитная пластиковая крышка крепится к корпусу парой петель, оснащена выносным резьбовым замком и по всему периметру герметизирована резиновой прокладкой.
Максимальное количество сварок 22 штуки.
Максимальный диаметр абонентского кабеля 5 мм.
Характеристики:
| Количество вводов линейного кабеля, шт / диаметр кабеля, мм | 2 / 10 |
| Количество выводов абонентского кабеля / Количество мест для установки адаптеров | 16 / 16 |
| Количество мест установки сплиттера / Тип сплиттера | 1 / 1Х16-1Х24 |

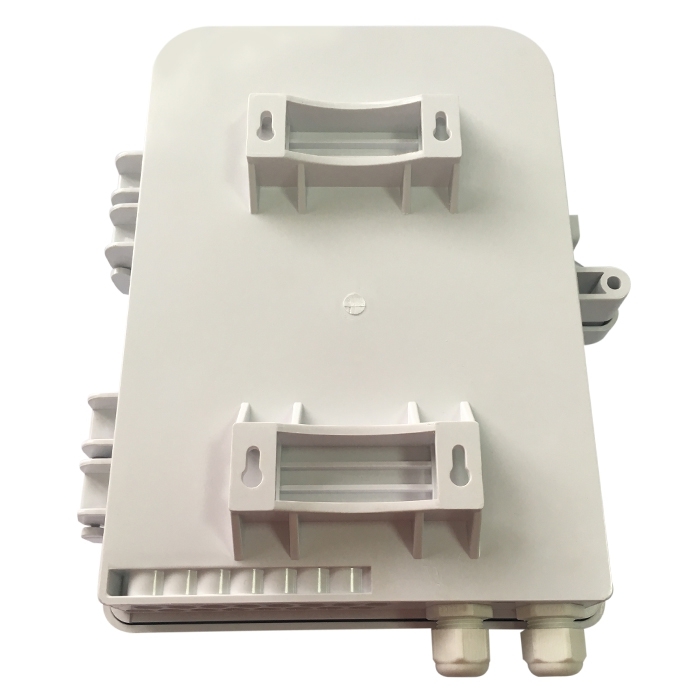

| Крепление на опору | Да |
| Стойкость к УФ излучению / применение | Да / IP65 |
| Рабочая температура | от -40 до +85 °C |
| Габаритные размеры | 320×260×90 мм |
| Вес | 1,200 кг |
