Муфта оптическая тупиковая МВОТ-4520-41-144-1К24/4М14 описание
Муфта оптическая тупиковая типа МВОТ-4520-41-144-1К24/4М14 предназначена для предохранения зон сварки ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от -60° С до +70° С.
Аналоги GJS-03 ,GJS-7002,HTSC-204B
Производство: VolSip
Конструкция муфты МВОТ-4520 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков.
Настоящая муфта МВОТ-4520-41-144-1К24/4М14 применяется непосредственно на поверхностях строений и объектов, в системе вентиляции и кабельной канализации, а кроме того, на опорах ВЛ. Изделие используют и для монтажа оптических кабелей связи, прокладываемых в грунтах.
Крепление к опоре :
В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

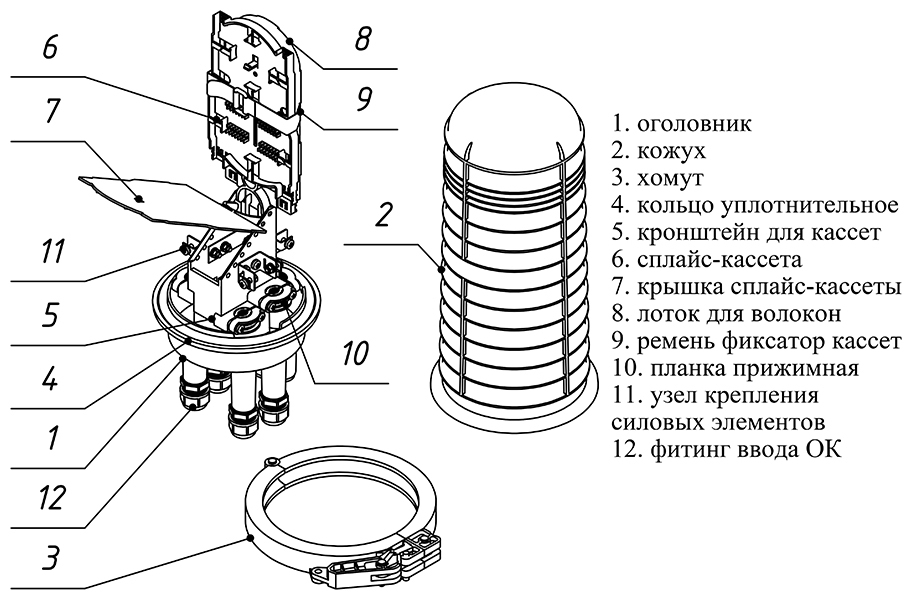

Комплектация муфты МВОТ-4520-41-144-1К24
| - корпус (оголовник, кожух, хомут) | 1 шт. |
| - герметизирующая прокладка | 1 шт. |
| - сплайс-кассета | 1 шт. |
| - каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет | 1 шт. |
| - болт заземления (поставляется по требованию) | 1 шт. |
| - КЗДС | 10 шт. |
| - стяжки нейлоновые 2,5 х 100 мм | 10 шт. |
| - маркерная таблица | 1 шт. |
| - руководство по монтажу | 1 шт. |
Характеристики:
| Тип муфты | тупиковая |
Кол-во кассет, шт. | 1 |
Ёмкость кассеты | 12/24 КДЗС |
Макс. кол-во кассет, шт. | 6 |
Ёмкость муфты | 24 |
Макс. кол-во сварных соединений | 144 |
Тип кассет | КВВ-2460 |
Тип кабеля | оптический |
Допустимый диаметр вводимых кабелей | круглый - 4хØ10...14 мм (механическая герметизация);; овальный: 2×Ø5…22 мм или транзитный ввод. |
Возможность транзита | Да |
Длина, мм | 480 |
Диаметр, мм | Ø230 |
Броня | без брони |
Относительная влажность (среднегодовое значение), % | 80% |
Макс. наружный диаметр подвесного самонесущего оптического кабеля, мм14 | |
Температура эксплуатации, °С | от минус 60 °C до 70 °C |
Масса, кг | 1,9 |
