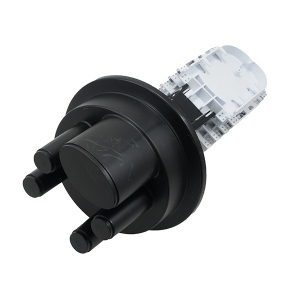

Муфта оптическая тупиковая МВОТ-3520-41-84-1К12 до 84 ОВ

Есть в наличии

Муфта оптическая тупиковая МВОТ-3520-41-84-1К12 до 84 ОВ описание

Муфта оптическая тупиковая типа МВОТ-3520-41-84-1К12 предназначена для предохранения зон сварки ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от -60° С до +70° С. Является аналогом GJS-2-D,SNR-FOSC-D (GJS-D013, 8004)

Производство: VolSip

Конструкция муфты МВОТ-3520 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков.

Настоящая муфта МВОТ-3520-41-84-1К12 применяется непосредственно на поверхностях строений и объектов, в системе вентиляции и кабельной канализации, а кроме того, на опорах ВЛ.

Комплектация муфты МВОТ-3520-41-84-1К12

- корпус (оголовник, кожух, хомут)	1 шт.
- герметизирующая прокладка	1 шт.
- сплайс-кассета	1 шт.
- каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет	1 шт.
- болт заземления (поставляется по требованию)	1 шт.
- КЗДС	10 шт.
- стяжки нейлоновые 2,5 х 100 мм	10 шт.
- ткань абразивная	1 шт.
- трубка термоусаживаемая 33/8, L=150 мм	2 шт.
- трубка термоусаживаемая 63/19, L=150 мм	1 шт.
- трубка термоусаживаемая 75/22, L=150 мм	1 шт.
- маркерная таблица	1 шт.
- разветвлительный зажим	1 шт.
- руководство по монтажу	1 шт.

Характеристики:

Тип муфты	тупиковая
Кол-во кассет, шт.	1
Ёмкость кассеты	12/24 КДЗС
Макс. кол-во кассет, шт.	7
Ёмкость муфты	84
Тип кассет	КВВ-1245
Тип кабеля	оптический
Кол-во кабельных вводов (сторона 1)	4 (круглый), 1 (овальный)
Допустимый диаметр вводимых кабелей	1×(40×65 мм), 4×17,5 мм
Возможность транзита	Да
Материал корпуса	пластик
Длина, мм	350
Диаметр, мм	Ø230
Броня	без брони
Относительная влажность (среднегодовое значение), %	80%
Герметизация вводов	ТУТ
Степень защиты	IP68
Герметизация корпуса	хомут
Макс. наружный диаметр подвесного самонесущего оптического кабеля, мм	22
Температура эксплуатации, °С	от минус 60 °C до 70 °C
Масса, кг	1,5
