КорзинаМуфта ОМТ-М6-108-1Т4-4П-1КТ3645-44 КСС
Муфта оптическая тупиковая типа Муфта ОМТ-М6-108-1Т4П-1КТ3645-44-КСС.
Муфта предназначена для применения в волоконно-оптических системах передачи для монтажа оптических кабелей связи, бронированных стальной проволокой, прокладываемых в грунтах всех категорий.
Конструкция хомута муфты уменьшает внешний поперечный габарит муфты, что позволяет применять ее в комплекте со специальными защитными кожухами.
Ввод кабелей, бронированных одиночным или двойным повивом стальной проволоки, осуществляется с помощью специальных комплектов ввода, подбираемых с учетом конструкции ОК.

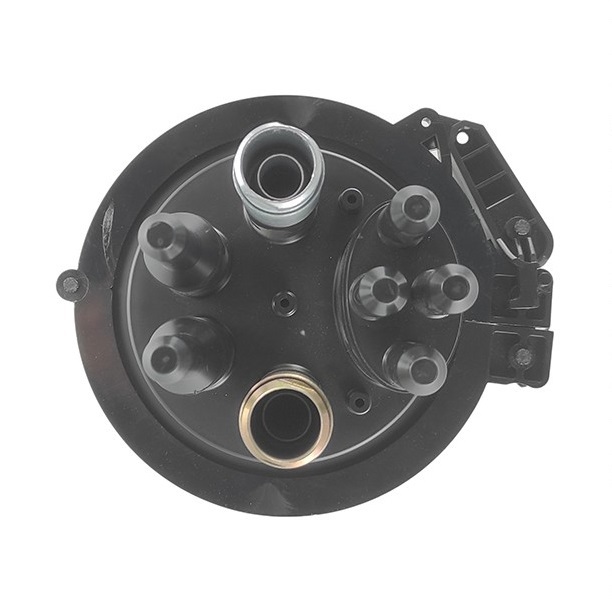

Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок в определенном месте и подобрать отверстие, максимально близкое к диаметру вводимого ОК.
Овальный патрубок муфты можно использовать для ввода 4-х ОК диаметром от 5 мм до 10 мм или ввода транзитной петли ОК, либо ввода 2-х ОК диаметром до 28 мм с использованием разветвительного зажима.
Характеристики:
| Масса изделия ±10%, кг | 1,7 |
| Ёмкость кассеты | 36 |
| Макс. кол-во кассет | 3 |
| Ёмкость муфты | 108 |
| Тип кассеты | КТ3645 |
| Кол-во кабельных вводов | 4 (круглый), 1 (овальный) / 4 (круглый) |
| Допустимый диаметр вводимых кабелей | круглый - 4хØ5...22 мм; овальный - до 4хØ5...10 мм, до 2хØ28 мм, транзит |
| Длина, мм | 410 |
| Диаметр, мм | 230 |
| Герметизация вводов | ТУТ |
| Температура эксплуатации | °С от минус 60 °C до 70 °C |
| Относительная влажность (среднегодовое значение) | 80% |
| Степень защиты | IP68 |
| Соединение брони | КИП-01 |
| Тип КДЗС | 4525 |
Комплектация муфты ОМТ-М6-108-1Т4-4П-1КТ3645-44 КСС
| Корпус (оголовник, кожух, хомут) | 1 |
| Герметизирующая прокладка | 1 |
| Сплайс-кассета | 1 |
| КЗДС | 10 |
| Стяжки нейлоновые 2,5 х 100 мм | 6 |
| Устройство электрической коммутации бронепокровов кабелей | 1 |
| Комплект ввода бронированного кабеля КВ-Б | 2 |
| Маркерная таблица | 1 |
