КорзинаМуфта ОМТ-Л7-84-1Т-4П-1КС1245-КСС

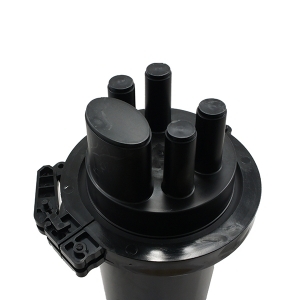

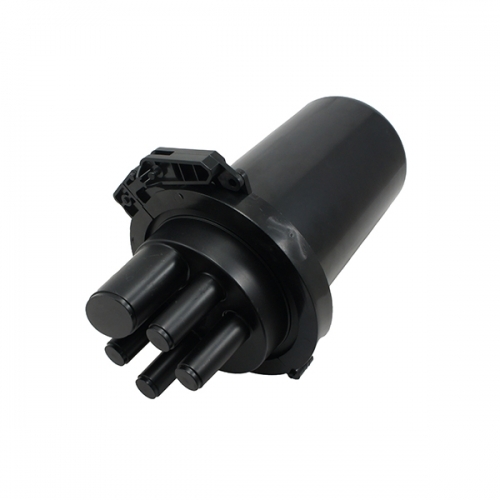

Муфта типа ОМТ-Л7 предназначена для защиты мест сварки оптических кабелей (далее - ОК) и транзитной петли. Конструкция муфты позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков.
Муфты предназначены для монтажа ОК:
- подвешиваемых на опорах воздушных линий связи, опорах линии электропередачи, контактной сети и автоблокировки железных дорог;
- прокладываемых на открытом воздухе и в том числе по стенам зданий;
- прокладываемых в кабельной канализации, коллекторах, туннелях и помостах;
- внутри зданий и помещений.
Устройство крепления кабеля внутри оптической муфты обеспечивает стойкость при внешнем вытягивании кабеля, его скручиваниях, а также при воздействии ударных нагрузок. Корпус муфты состоит из двух частей, скрепляемых специальным механическим хомутом, а резиновое кольцо, расположенное по периметру, обеспечивает надежную герметизацию и препятствует проникновению пыли и влаги.
Устройство муфты
 |
Габаритные размеры
 |
Характеристики:
| Масса изделия ±10%, кг | 1,5 |
| Ёмкость кассеты | 12 |
| Макс. кол-во кассет | 7 |
| Ёмкость муфты | 84 |
| Тип кассеты | КВВ1245 |
| Кол-во кабельных вводов | 4 (круглый), 1 (овальный) / 4 (круглый) |
| Допустимый диаметр вводимых кабелей | круглый 4х17,5 мм; овальный - до 2х22 мм, транзит |
| Длина, мм | 350 |
| Диаметр, мм | 230 |
| Герметизация вводов | ТУТ |
| Температура эксплуатации | °С от минус 60 °C до 70 °C |
| Относительная влажность (среднегодовое значение) | 80% |
| Степень защиты | IP68 |
| Тип КДЗС | 4525 |
Комплектация муфты ОМТ-Л7-84-1Т-4П-1КС1245-КСС:
| Корпус (оголовник, кожух, хомут) | 1 шт. |
| Герметизирующая прокладка | 1 шт. |

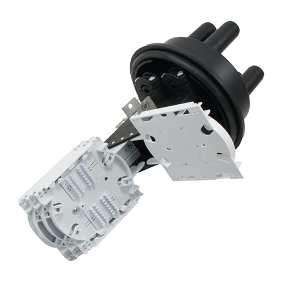

| Сплайс-кассета | 1 шт. |

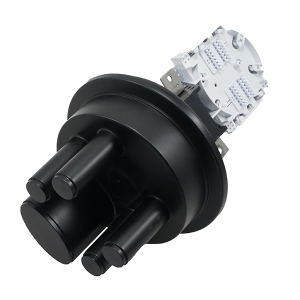

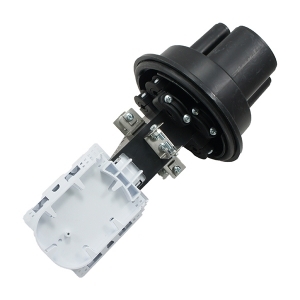

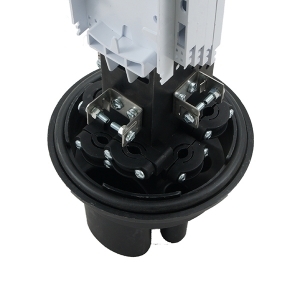

| Каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет | 1 шт. |

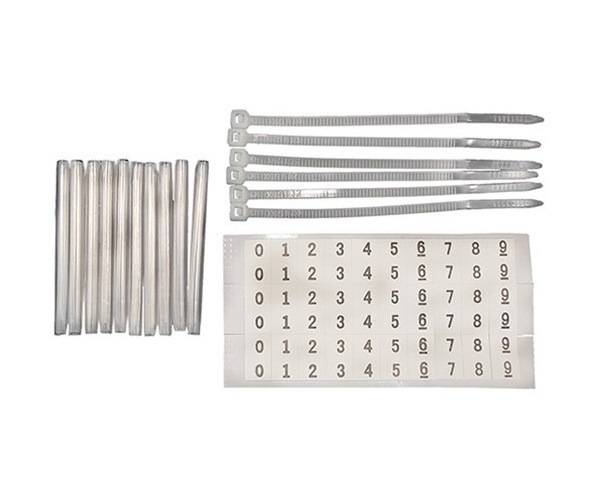

| КЗДС | 10 шт. |
| Стяжки нейлоновые 2,5 х 100 мм | 6 шт. |
| Ткань абразивная | 1 шт. |

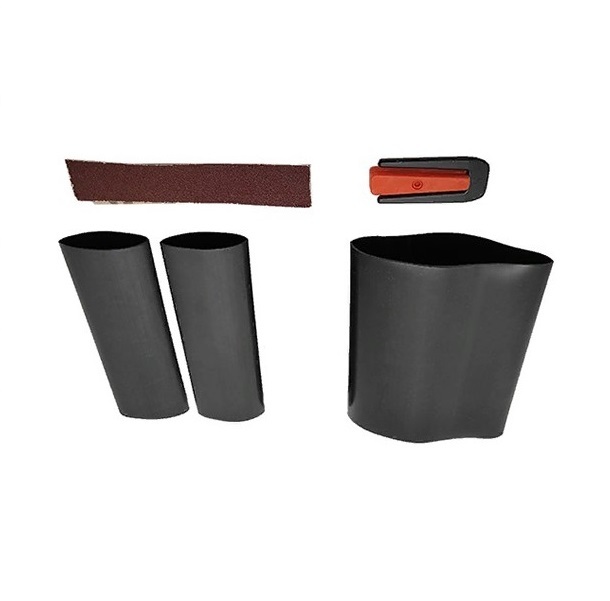

| Трубка термоусаживаемая 33/8, L=150 мм | 2 шт. |
| Трубка термоусаживаемая 75/22, L=150 мм | 1 шт. |
| Маркерная таблица | 1 шт. |
| Разветвительный зажим | 1 шт. |
Инструкция по монтажу ОМТ-Л7-84-1Т-4П-1КС1245-КСС
