КорзинаМуфта ОМТ-Д3-216-1Т-8П-1КТ3645 КСС
Муфта оптическая тупиковая типа ОМТ-Д3-216-1Т-8П-1КТ3645 КСС предназначена для предохранения зон сварки ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от минус 60° С до 70° С.
Конструкция муфты позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков.
Настоящая муфта применяется непосредственно на поверхностях строений и объектов, в системе вентиляции и кабельной канализации, а кроме того, на опорах ВЛ. Изделие используют и для монтажа оптических кабелей связи, прокладываемых в грунтах.
Крепление к опоре:
В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

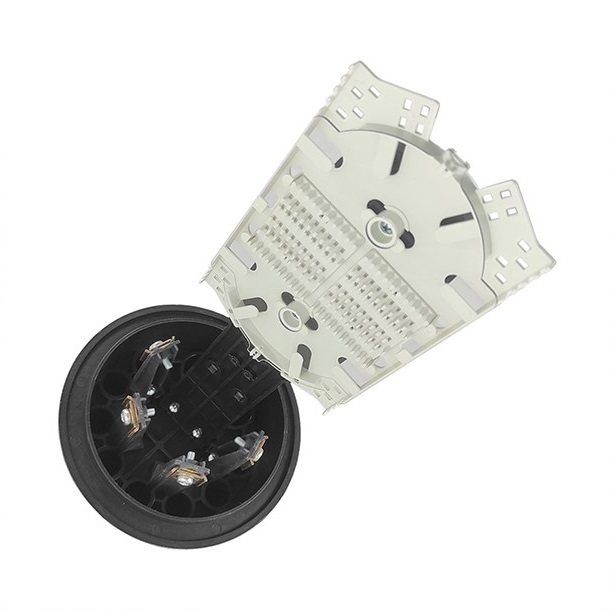

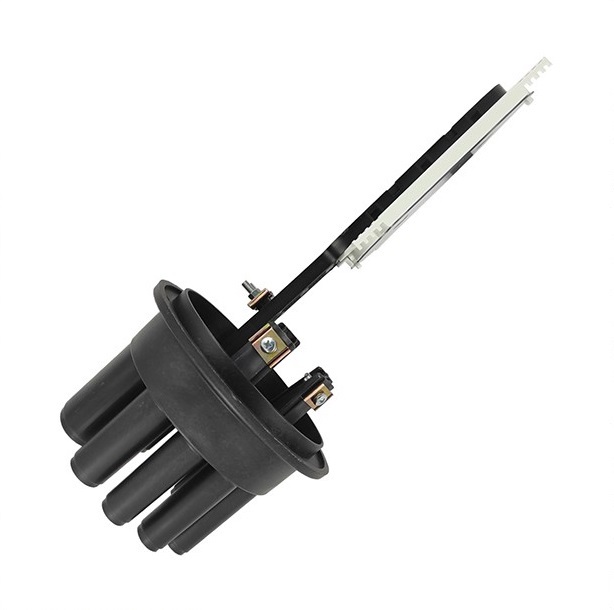

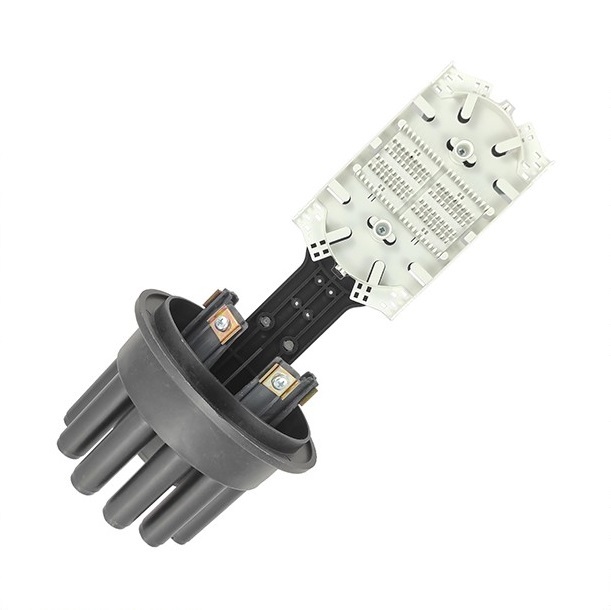

Устройство муфты
 |
Габаритные размеры
 |
Характеристики:
| Масса изделия ±10%, кг | 1,7 |
| Ёмкость кассеты | 36 |
| Макс. кол-во кассет | 6 |
| Ёмкость муфты | 216 |
| Тип кассеты | КТ3645 |
| Кол-во кабельных вводов | 8 (круглый), 1 (овальный) |
| Допустимый диаметр вводимых кабелей | круглый: 2хØ20...22 мм, 6×Ø16...18 мм; овальный: 2×Ø5…28 мм или транзитный ввод |
| Длина, мм | 459 |
| Диаметр, мм | 230 |
| Герметизация вводов | ТУТ |
| Температура эксплуатации | °С от минус 60 °C до 70 °C |
| Относительная влажность (среднегодовое значение) | 80% |
| Степень защиты | IP68 |
| Тип КДЗС | 4525 |

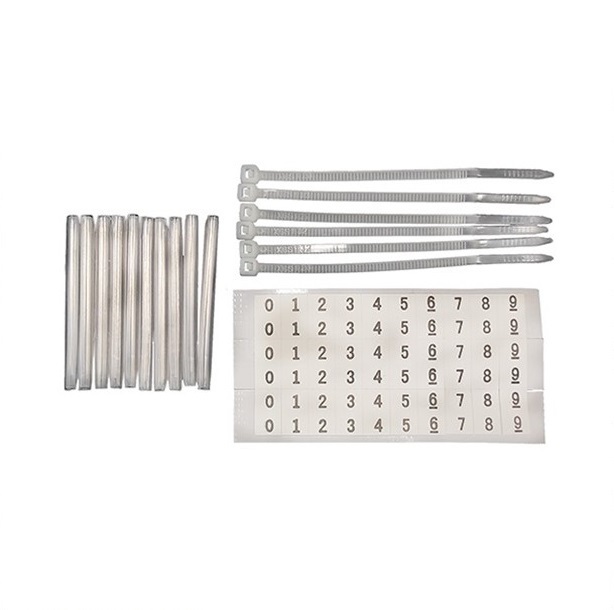

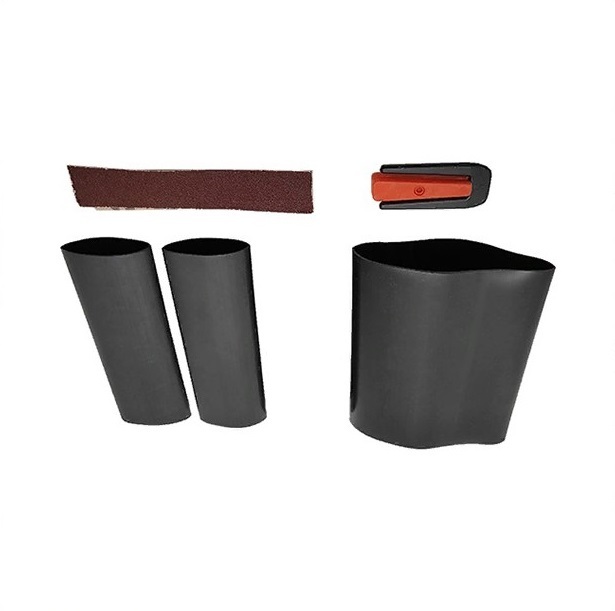

Комплектация муфты ОМТ-Д3-216-1Т-8П-1КТ3645 КСС
| Корпус (оголовник, кожух, хомут) | 1 |
| Герметизирующая прокладка | 1 |
| Сплайс-кассета | 1 |
| Кронштейн кассет | 1 |
| Узел крепления силовых элементов | 6 |
| КЗДС | 10 |
| Стяжки нейлоновые 2,5 х 100 мм | 6 |
| Ткань абразивная | 1 |
| Трубка термоусаживаемая 33/8, L=150 мм | 2 |
| Трубка термоусаживаемая 75/22, L=150 мм | 1 |
| Маркерная таблица | 1 |
| Разветвительный зажим | 1 |
