Муфта-кросс МОК-П1-10SC корпус

Муфта-кросс МОК-П1-10SC предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Наличие внутри планки с гнёздами для установки стандартных адаптеров типа SC. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

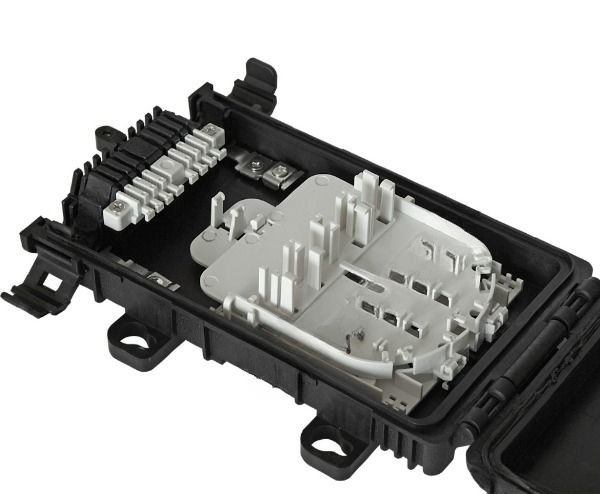

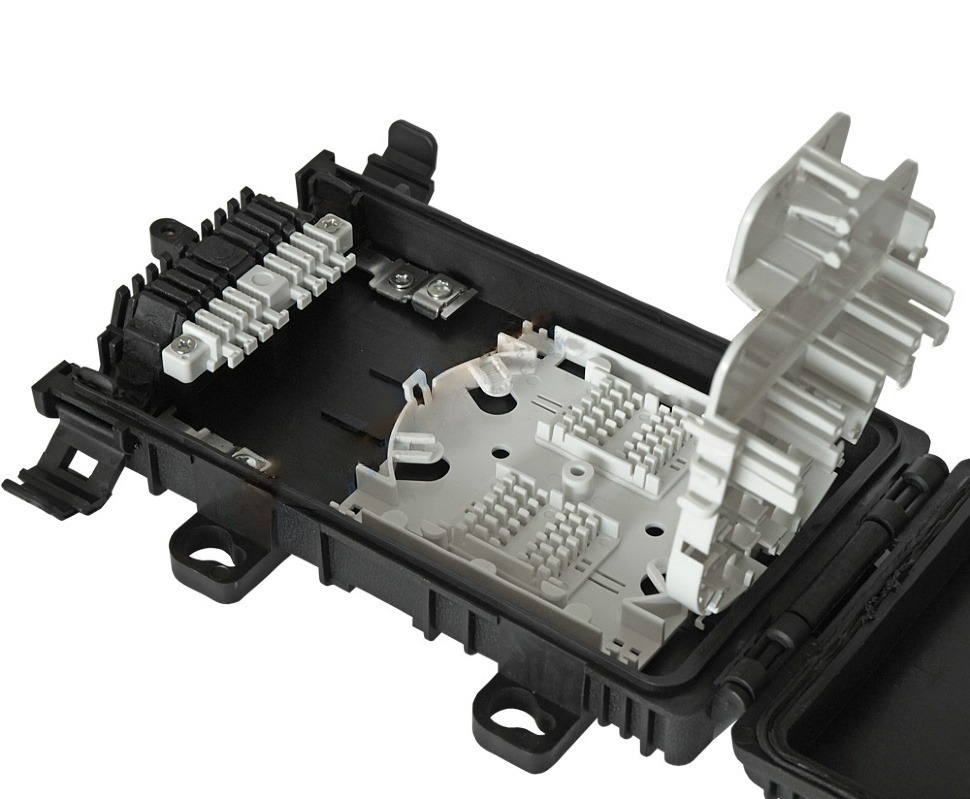

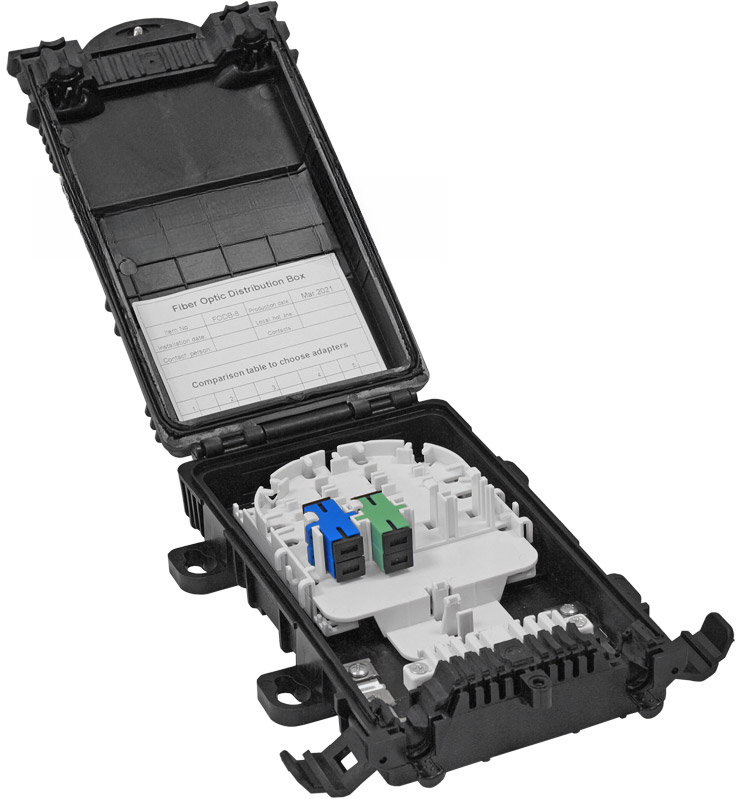

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 40мм, а на лицевой стороне панели находятся гнёзда для установки стандартных адаптеров типа SC. На лицевой части монтажной панели возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм.

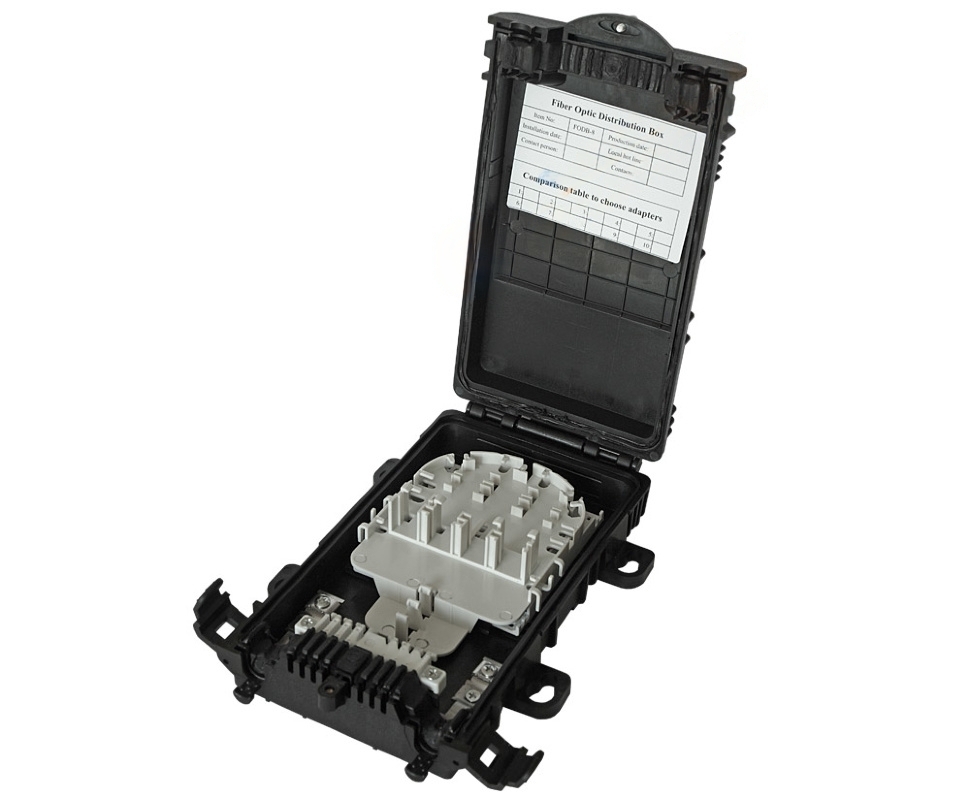

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется двумя зажимами и невыпадающим винтом.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

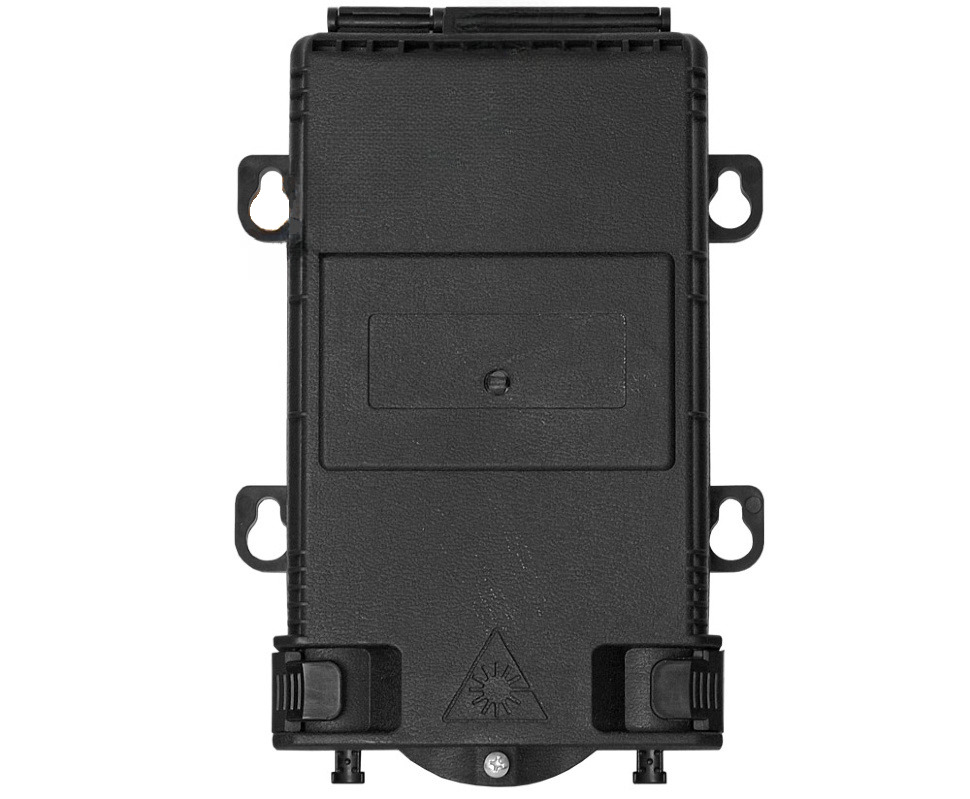

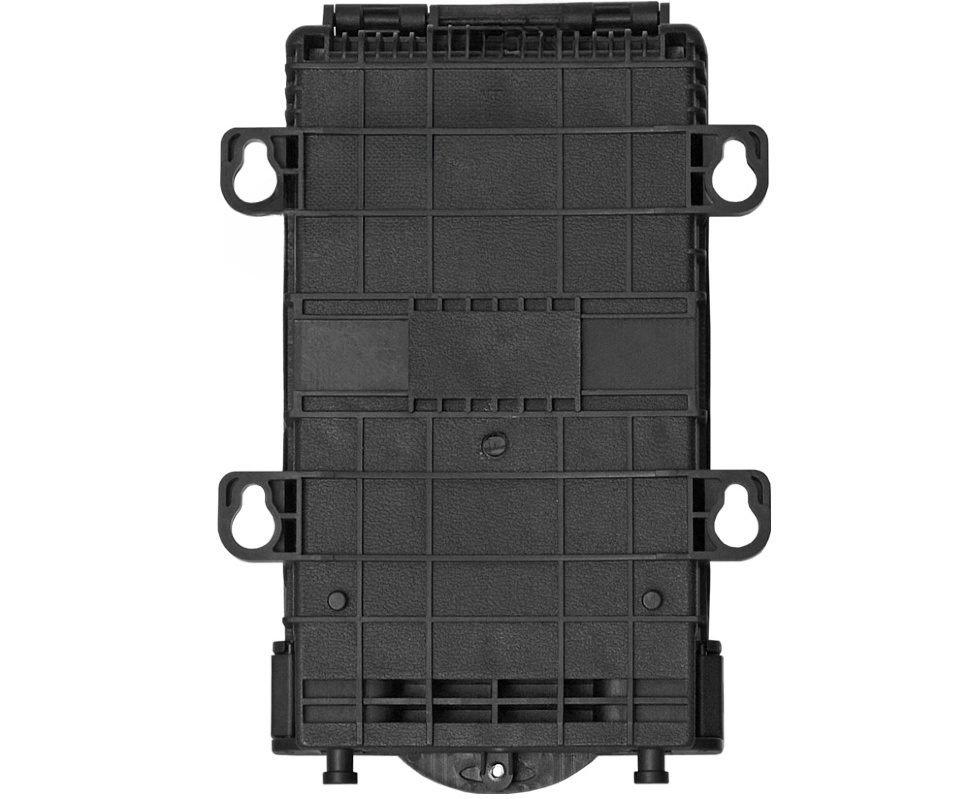

Муфта крепится на стене или на опоре.
