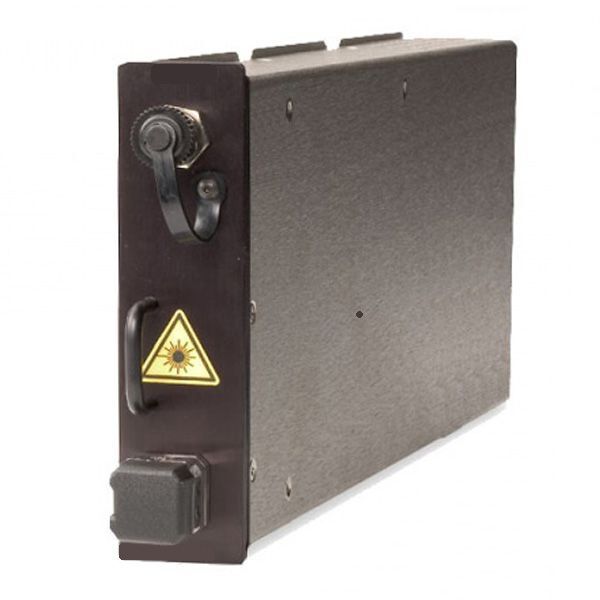

КорзинаМодуль оптического рефлектометра EXFO FTB-7400E-0234B-EI-EUI-89 (SМ, 1310/1550/1625 нм, 42/41/41 дБ)
FTB-7000 – серия рефлектометрических модулей для платформ FTB-2 / FTB-2 Pro, FTB-500, FTB-200
Включает в себя 5 основных модели, каждая из которых имеет свои модификации. Каждая из моделей оптимально подходит для определенного рода задач. Базовая модель FTB-7200D позволяет проводить тестирование как одномодовых, так и многомодовых линий. Остальные модели рассчитаны на одномодовые линии связи.
Серия рефлектометрических модулей EXFO FTB-7000 представлена пятью моделями:
FTB-7200D LAN/WAN Access OTDR – данная модель рефлектометра отлично подходит для повседневного использования. Динамический диапазон до 36 дБ и мертвая зона до 1 м позволяет использовать прибор для тестирования сетей доступа, последней мили FTTx, в дата-центрах. Позволяет проводить тестирование как одномодовых, так и многомодовых линий связи.
FTB-7300E PON FTTx/MDU OTDR – данная модель оптимизирована для тестирования PON сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,8 м позволяет тестировать линии через сплиттера с делением до 1х128. Также данная модель позволяет активировать дополнительные возможности тестирование системы iOLM.
FTB-7400E Metro/CWDM OTDR – модель предназначена для тестирования городских сетей в базовой версии. Также имеются модификации для тестирования CWDM линий. Подробная спецификация указана в разделе документации.
FTB-7500E Metro/Long-Haul OTDR – модуль для тестирования городских сетей и протяженных оптических линий связи. Имеет наибольший динамический диапазон 45 дБ и мертвые зоны 0,8 м по событию и 4 м по затуханию.
FTB-7600E Ultra-Long-Haul OTDR – модуль для тестирования сверх протяженных оптических линий связи, например подводные линии. Имеет наибольший динамический диапазон 50 дБ и мертвые зоны 1 м по событию и 5 м по затуханию.
Характеристики:
| Артикул | FTB-7400E-0234B-EI-EUI-89 |
| Производитель | EXFO |
| Вес | 0,55 |
| Габариты | 97х25х260мм |
| Гарантия | 12 месяцев |
| Размеры | 158х24х174мм |
| Линейность | ±0,03 |
| Экран | нет |
| Рабочая температура | От 0°C до +50°C, до 90 % влажности без конденсации |
| Источник питания | нет |
| Температура хранения | От -40°C до +70°C, до 90 % влажности без конденсации |
| Рабочие длины волн, нм | 1310/1550/1625нм |
| Динамический диапазон дБ | 42/41/41 |
| Мертвая зона по затуханиям,м | 4 |
| Мертвая зона по событиям, м | 0.8 |
| Диапазон расстояний (км) | от 0,1 до 400 |
| Длительность импульса (нс) | от 5 до 20000 |
| Порог потерь (дБ) | 0,01 |
| Порог разрешения (дБ) | 0,001 |
| Разрешение по расстоянию (м) | от 0.04 до 5 |
| Количество точек выборки | 256000 |
| Погрешность расстояния (м) | ±(0.75 + 0.0025 % х расстояние + разрешение по расстоянию) |
| Время измерения | Определяемое пользователем (максимум до 60 мин ) |
| Точность измерения отражений (дБ) | ±2 |
| Типичное обновление в реальном времени (Гц) | 4 |
| Измеритель мощности и VFL | нет |
| Внутренняя память | нет |
