Корпус колодца пластикового кабельного КС-5М-КСС

Описание

Применяется в качестве обслуживаемого смотрового устройства проходного, углового или разветвительного типа при строительстве телекоммуникационной, электрической или смешанной кабельной канализации, в котором размещают запас кабеля, муфты или иное оборудование, а также осуществляют повороты или разветвление кабельной трассы. Является базовым изделием для последующего набора необходимых дополнительных элементов, под решение конкретной проектной задачи.

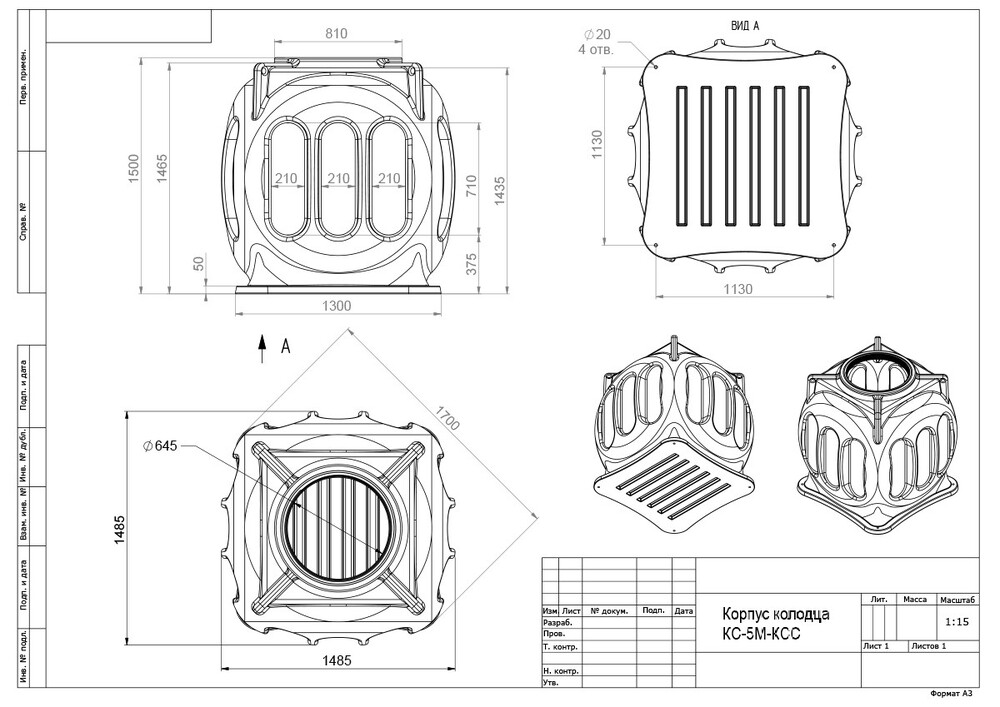

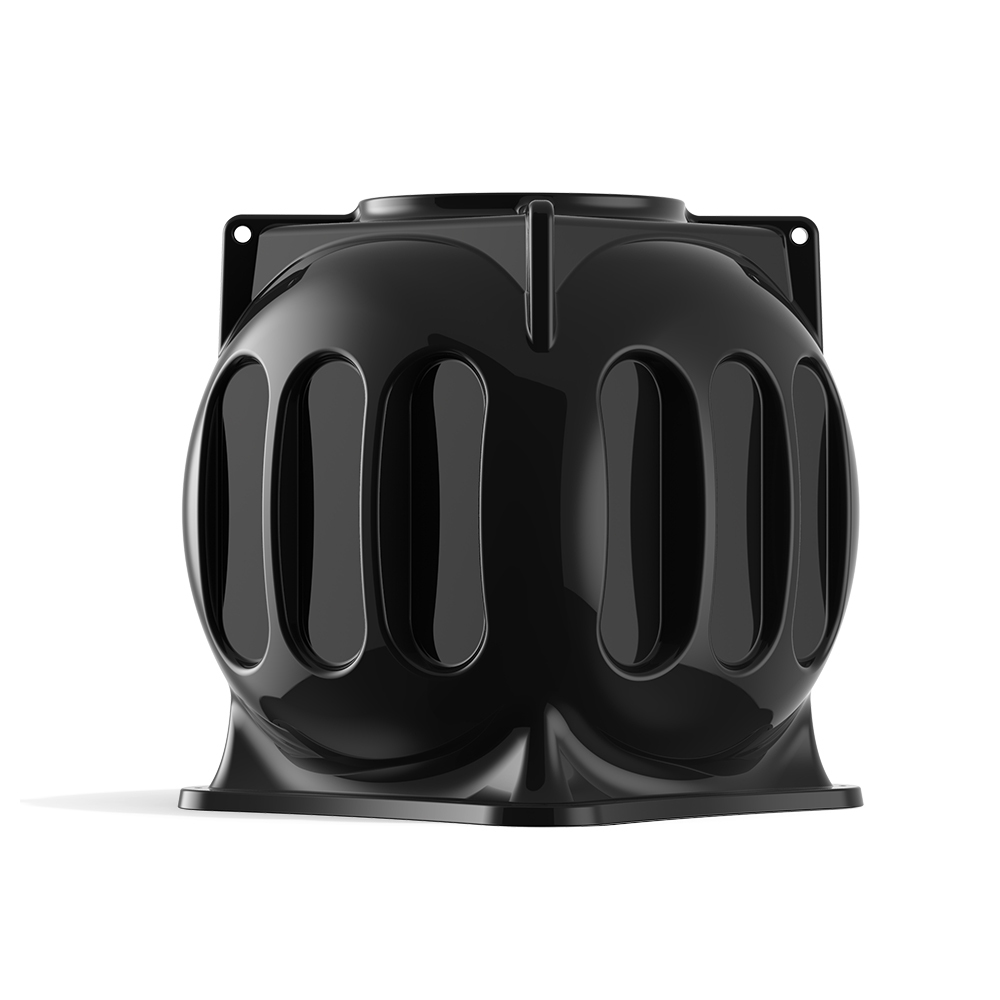

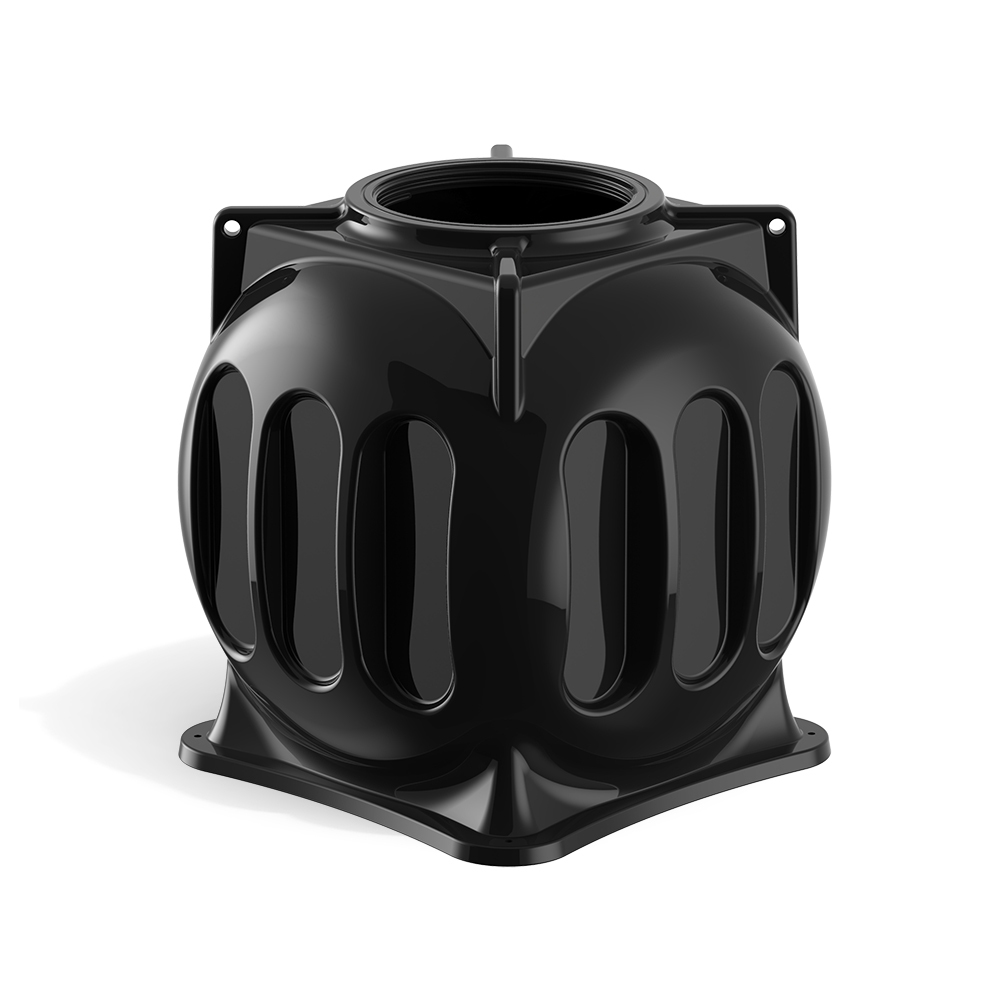

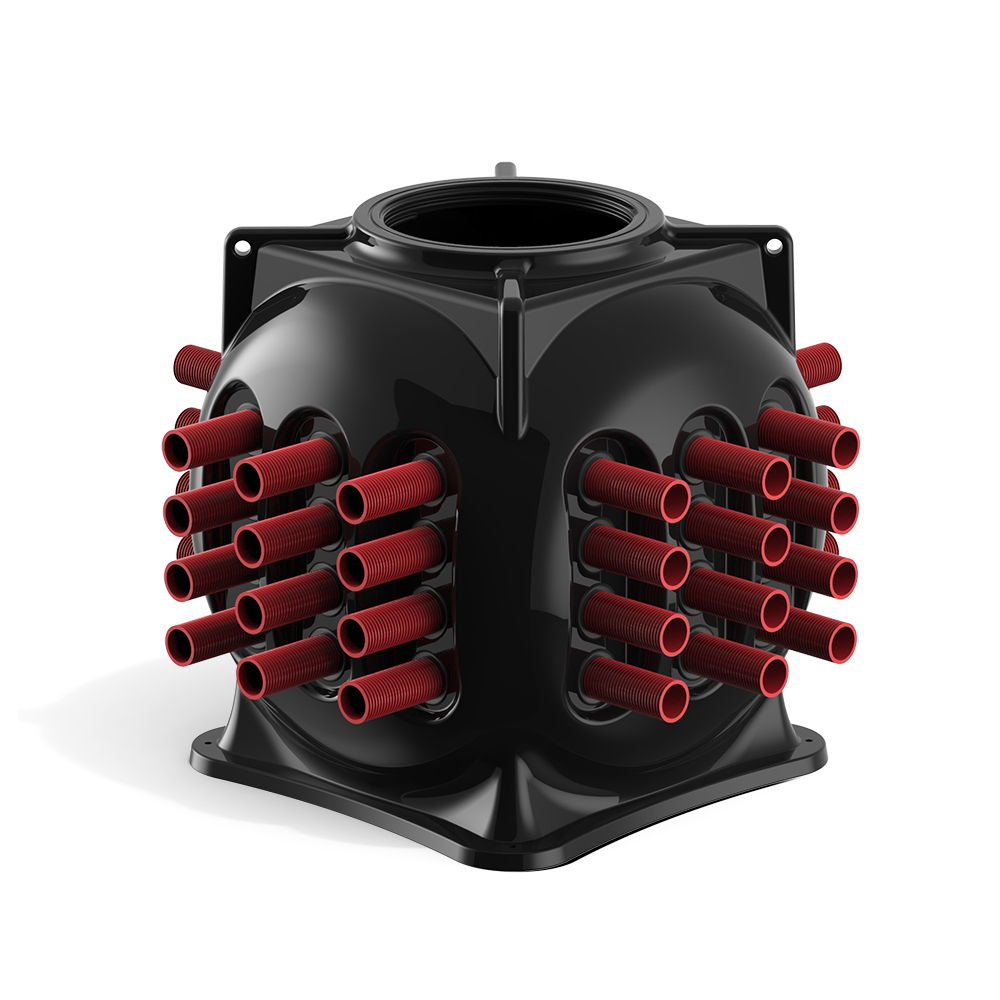

Корпус колодца цельнолитой, в его горловину вклеен полимерный уплотнитель. По четырем сторонам корпуса расположены по три присоединительных площадки. В пределах границы площадки производится ввод спиральных, гладких или гофрированных труб разного диаметра, с помощью адаптеров герметичного ввода, диаметр которых должен быть аналогичен диаметру вводимой трубы. В площадку можно ввести трубу диаметром до 160 мм.

Пластиковые колодцы обладают положительной плавучестью и подвержены выталкиванию при подвижке грунта, поэтому их следует устанавливать и крепить к бетонной плите с помощью забивных анкеров (приобретаются дополнительно). Для этого в основании колодца, по его краям, предусмотрены четыре отверстия диаметром 20 мм. В случае, если местом установки колодца является зона зеленых насаждений, и принято решение не защищать крышку колодца от несанкционированного проникновения (напр., на территории охраняемого объекта), то дополнительно заказывается крышка для колодца диаметром 780 мм. Или же, если необходимо удлинить горловину, то специальные удлиняющие секции высотой 200 мм или 500 мм и крышку диаметром 780 мм. Для плотного закрытия/открытия крышки заказывается соответствующий ключ. Если установка данного колодца планируется на дороге, стоянке или тротуаре, т.е. в местах проезда или возможного наезда автотранспортных средств, то дополнительно, помимо заказа удлиняющих секций, необходимо предусмотреть заказ переходной муфты с диаметра крышки 780 мм на крышку диаметром 560 мм, и отдельно крышку диаметром 560 мм и ключ для нее. Тогда поверх колодца можно устанавливать дополнительные железобетонные элементы (разгрузочную плиту и/или опорные кольца, и соответствующий люк), через отверстия которых, появится возможность извлечения и обратной установки крышки колодца.
