Колодец пластиковый кабельный КС-5М-КСС с крышкой D780

Описание

Применяется в качестве обслуживаемого смотрового устройства проходного, углового или разветвительного типа при строительстве телекоммуникационной, электрической или смешанной кабельной канализации, в котором размещают запас кабеля, муфты или иное оборудование, а также осуществляют повороты или разветвление кабельной трассы. Без дополнительных элементов, предназначен только для установки вне зоны воздействия транспортной нагрузки.

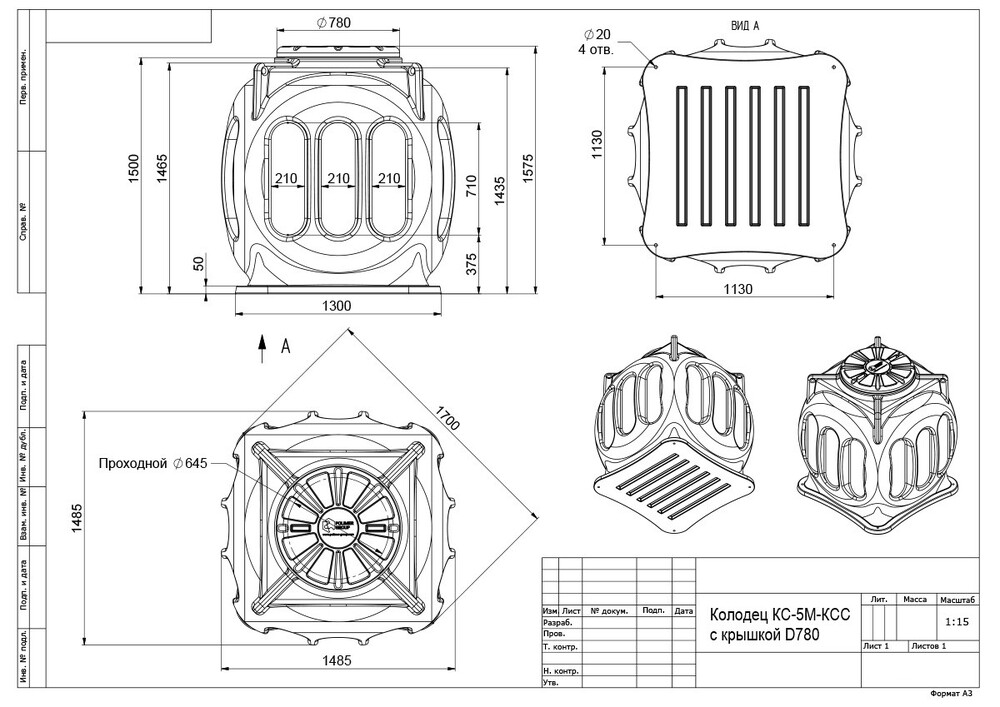

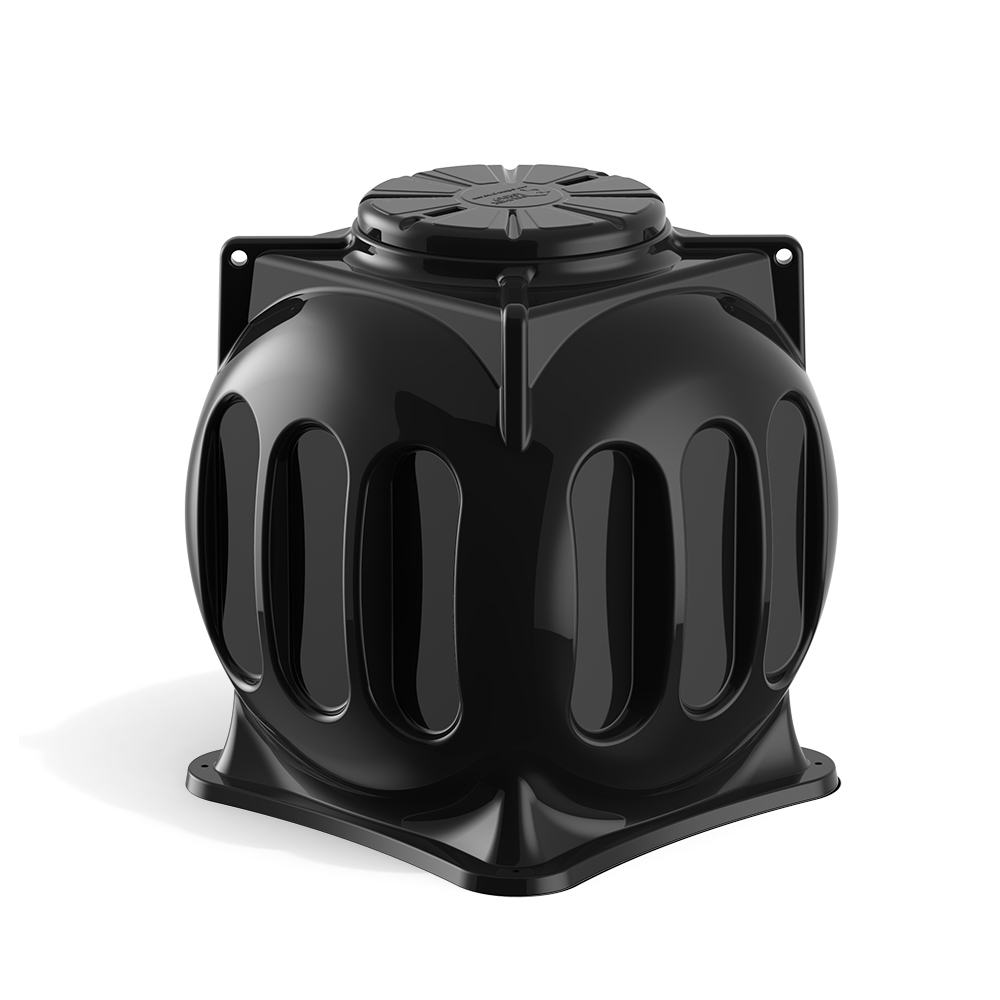

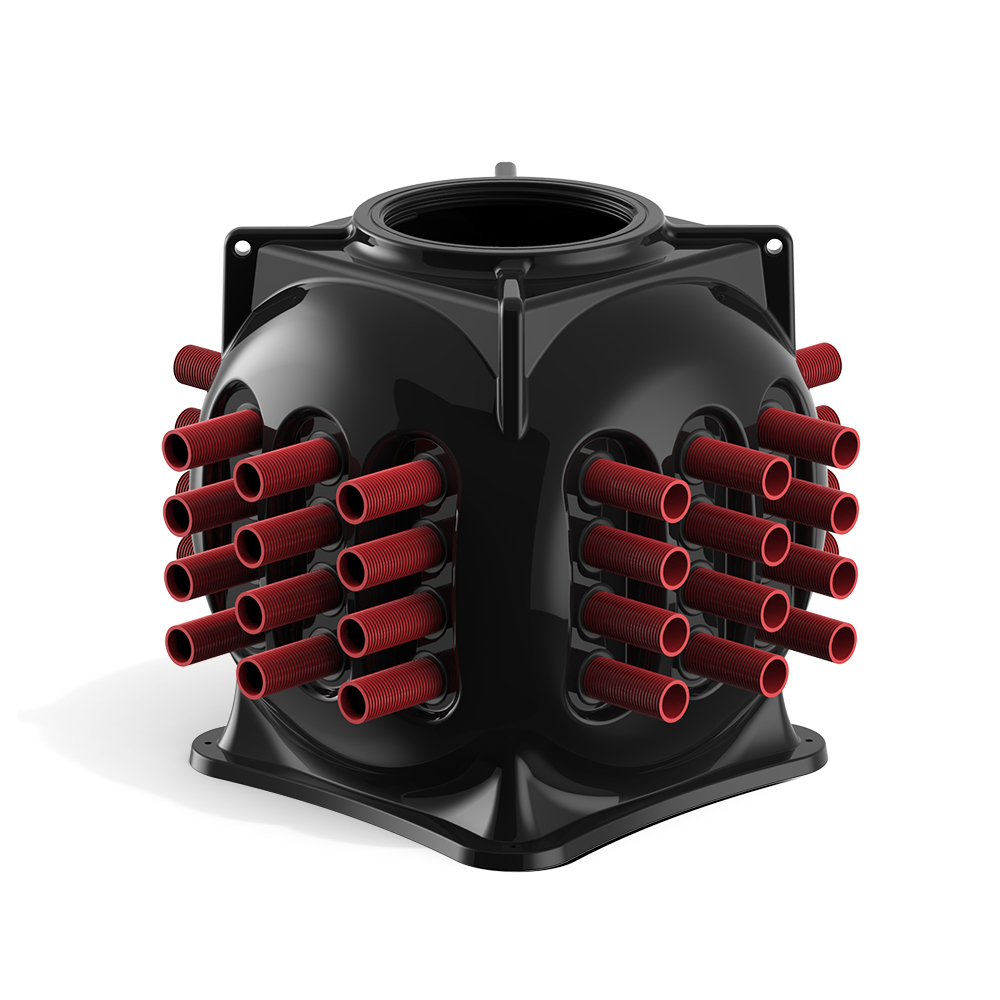

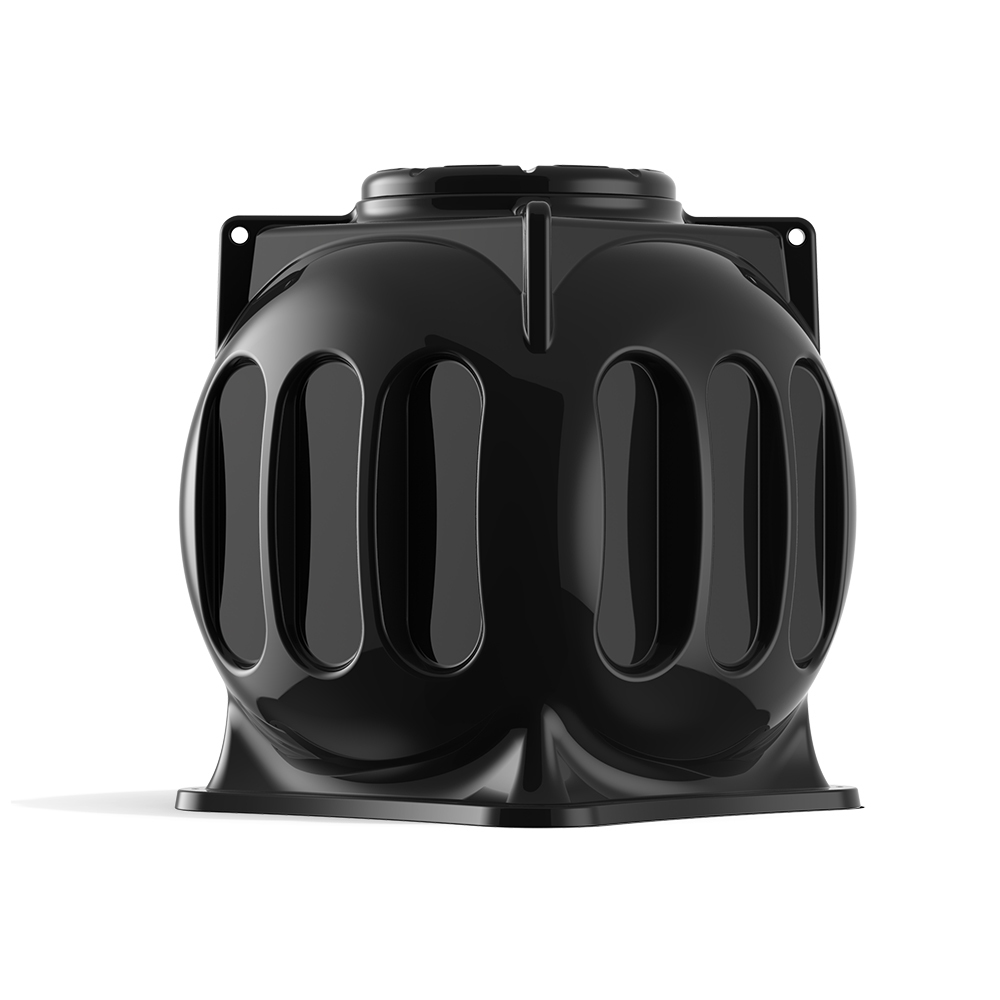

Колодец состоит из цельнолитого корпуса и крышки диаметром 780 мм, на поверхности которой расположены два прямоугольных углубления для полного закрытия/открытия крышки с помощью рук или ключа (приобретается дополнительно). Водонепроницаемость места прилегания крышки к корпусу достигается за счет вклеенного в горловину корпуса полимерного уплотнителя. Горловина имеет высоту 35 мм. Для ее наращивания, в зависимости от необходимой высоты, следует выбирать удлиняющие секции высотой 500 мм или 200 мм (приобретаются дополнительно). Корпус с четырех сторон имеет по три присоединительных площадки. В пределах площадки производится ввод спиральных, гладких или гофрированных труб разного диаметра, с помощью адаптеров герметичного ввода, диаметр которых должен быть аналогичен диаметру вводимой трубы. В площадку можно ввести трубу диаметром до 160 мм.

Так как пластиковые колодцы обладают положительной плавучестью и подвержены выталкиванию при подвижке грунта, то их следует устанавливать и крепить к бетонной плите с помощью забивных анкеров (приобретаются дополнительно). Для этого в основании колодца, по его краям, предусмотрены четыре отверстия диаметром 20 мм. Если потребуется установка данного колодца на дороге, стоянке или тротуаре, т.е. в местах проезда или возможного наезда автотранспортных средств, то дополнительно необходимо приобрести переходную муфту с диаметра крышки 780 мм на крышку диаметром 560 мм, и отдельно крышку диаметром 560 мм. Тогда поверх колодца можно устанавливать дополнительные железобетонные элементы (разгрузочную плиту и/или опорные кольца, и люк), через отверстия которых появится возможность извлечения и обратной установки крышки колодца.
