Колодец ККСр-5-80(10) ГЕК-КСС (В25) в гидроизоляции

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации. В зависимости от проекта устанавливается на проезжей части улиц, а также на газонах и тротуарах в качестве проходного, углового или разветвительного смотрового устройства.

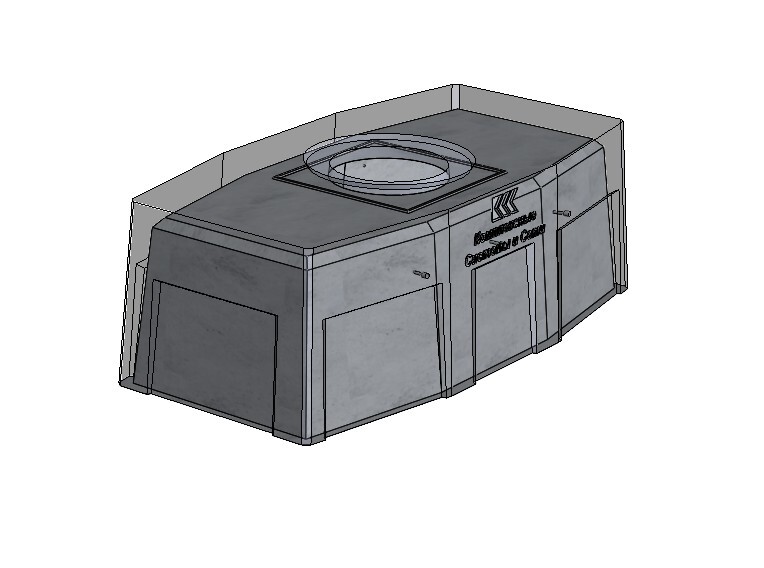

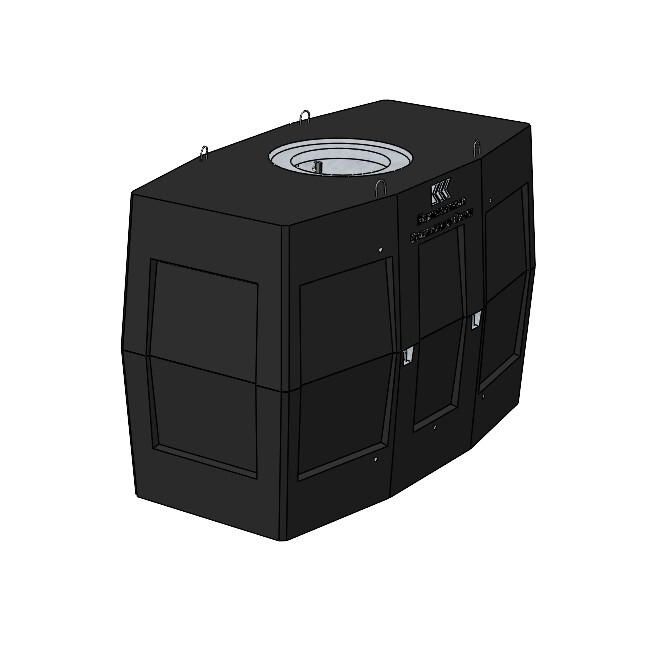

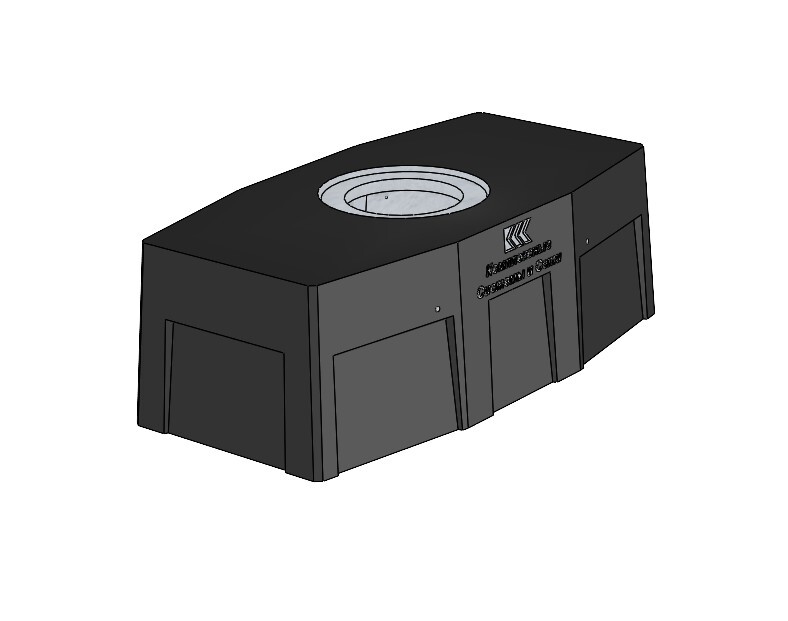

Колодец имеет восьмигранную форму и состоит из комплекта железобетонных элементов: верхней и нижней половин. В центральной части верхнего элемента расположено круглое отверстие диаметром 635 мм, по периметру которого создано углубление в виде "четверти". Четверть предназначена для предотвращения смещения опорных колец, составляющих горловину колодца, которое происходит по разным причинам. В нее можно устанавливать кольцо с четвертью КО-Ч. На нижней поверхности перекрытия (со стороны камеры колодца), по периметру отверстия, расположен «каплеотсекатель» - углубление, которое предотвращает распространение воды (конденсата, либо проникающих осадков через отверстия в люке и нижней крышки) по всей поверхности перекрытия. Это решение направлено на профилактику процесса коррозии бетона перекрытия верхнего элемента колодца.

Создание "четверти" на поверхности перекрытия для колец и «каплеотсекатель» — это новые решения, направленные на профилактику описанных проблем, с которыми сталкиваются потребители в процессе эксплуатации колодцев. Они направлены на увеличение срока службы колодца.

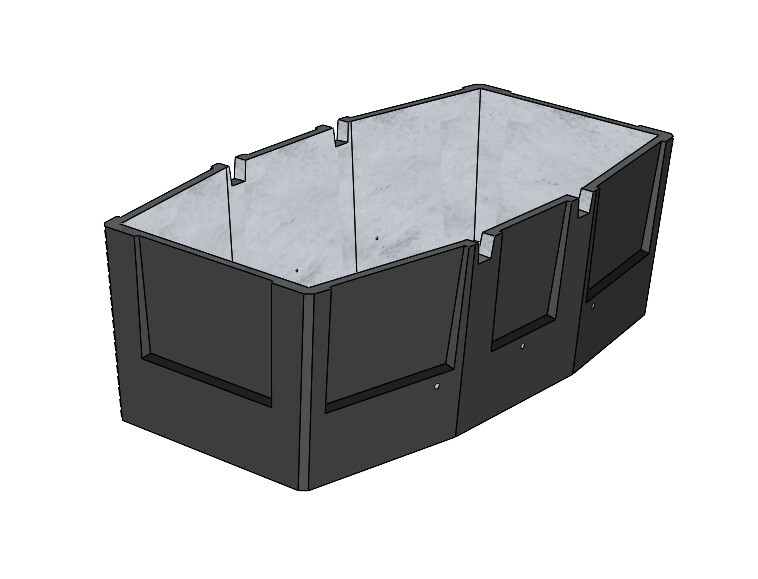

В центральной части основания нижнего элемента расположен квадратный приямок. На боковых стенках нижнего элемента, а также на перекрытии верхнего, находятся строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. На торцевых и всех боковых наружных сторонах элементов находятся ниши, в пределах которых производится ввод каналов трубопровода. Боковые стороны верхнего и нижнего элементов колодца имеют сформированные отверстия для установки в них ершей.

Колодец на заводе покрывается слоем гидроизоляции. Поставляется в комплектации «ГЕК» с ершами и кронштейнами, которые устанавливаются монтажниками после сборки колодца на объекте. Ерши могут быть установлены в «гнезда» элементов колодца при поставке, а кронштейны, монтажники на объекте устанавливают после сборки самостоятельно.

В качестве вводимых в колодец каналов могут применяться трубы различных видов и диаметров. К ним относятся структурированные трубы (спиральные и гофрированные двустенные), гладкостенные однослойные и многослойные трубы из полиэтилена и хризотилцемента.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, созданы оттиски логотипа компании – «КСС», а также марки бетона - «В25».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В25; морозостойкость - F₂200; водонепроницаемость – W8. Такие высокие показатели характеристик колодца связаны с требованиями ряда строительных и эксплуатирующих кабельную канализацию компаний г. Москвы.
