Колодец ККСр-5-80 ГЕК-У КСС (В25) в гидроизоляции

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации. В зависимости от проекта устанавливается на проезжей части улиц и автомагистралей, а также на газонах, тротуарах в качестве проходного, углового или разветвительного смотрового устройства.

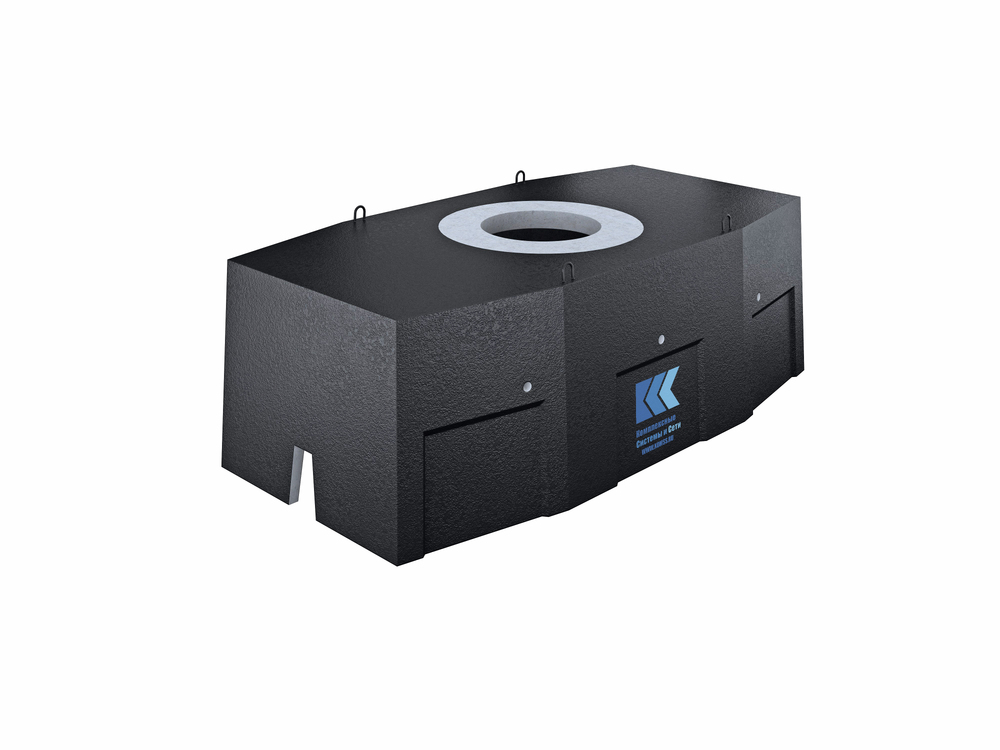

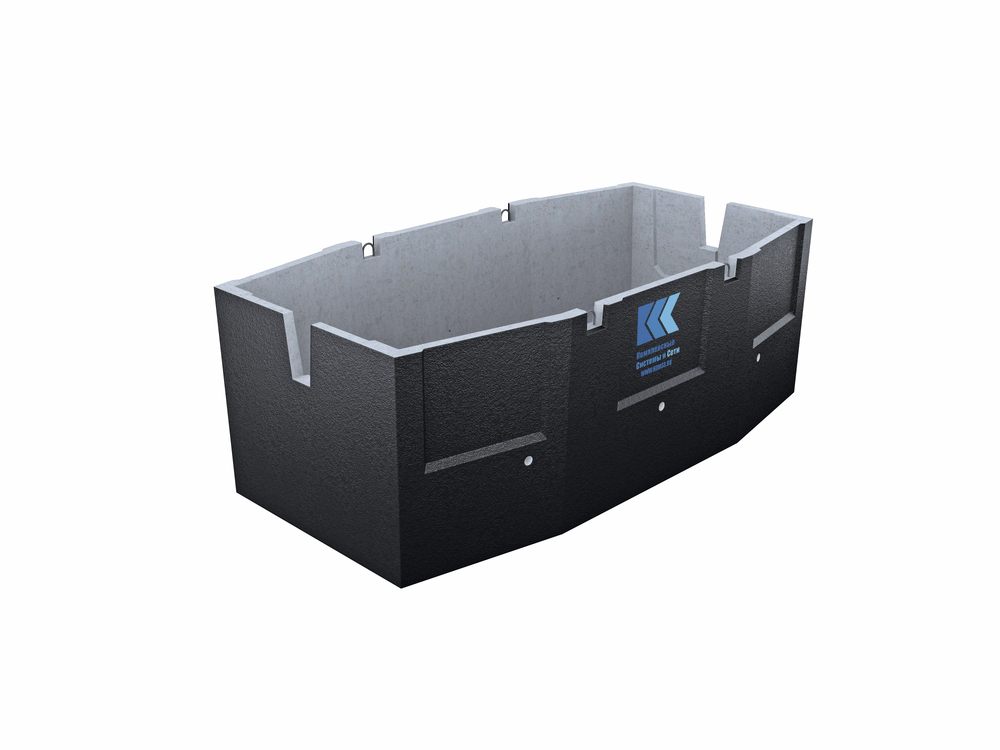

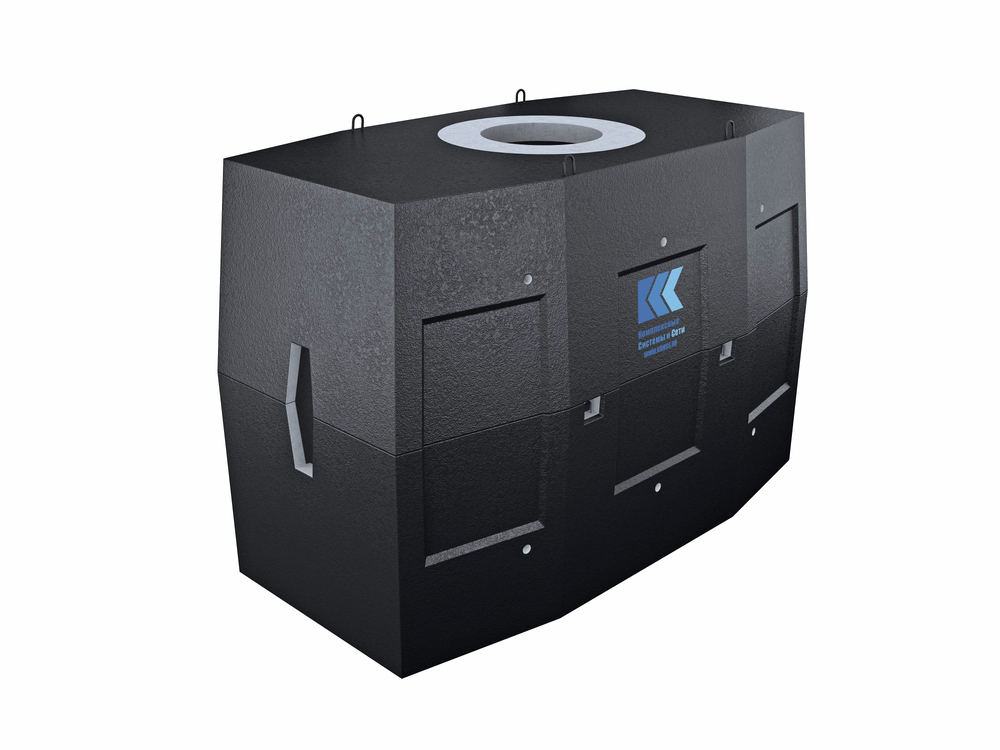

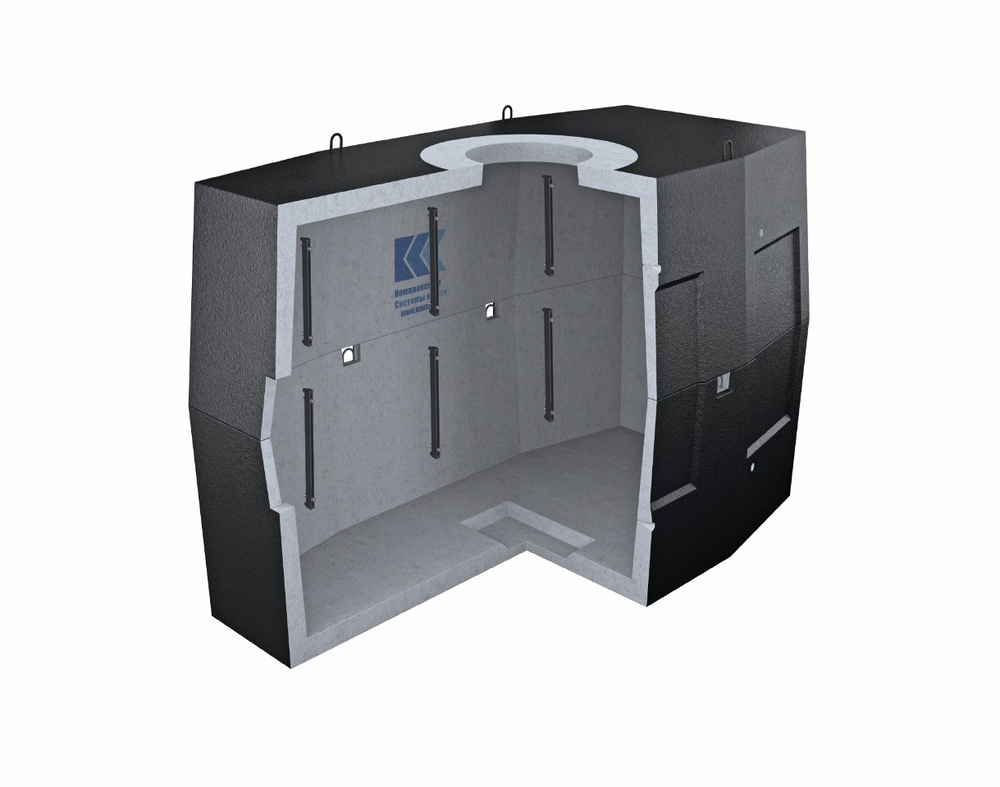

Колодец имеет восьмигранную форму и состоит из комплекта железобетонных элементов: верхней и нижней половин. В центральной части верхнего элемента расположено круглое отверстие диаметром 600 мм, а по углам - строповочные петли. В центральной части основания нижнего элемента расположен прямоугольный приямок, который при необходимости создания дренажа выбивают или высверливают. На боковых стенках нижнего элемента находятся четыре строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. На торцевых сторонах элементов находятся отверстия, а с внутренней стороны – ниши, в пределах которых производится ввод входящих и выходящих каналов трубопровода. На каждой из шести боковых стенок верхнего и нижнего элементов также расположены ниши. Боковые стороны верхнего и нижнего элементов колодца имеют сформированные отверстия, по восемь с каждой из сторон, для установки в них ершей.

Колодец на заводе покрывается слоем гидроизоляции. Поставляется в комплектации «ГЕК» с ершами и кронштейнами, которые устанавливаются монтажниками после сборки колодца на объекте.

В качестве вводимых в колодец каналов могут применяться трубы различных видов и диаметров такие как: спиральная труба КСС-ПГТ, гладкая однослойная и многослойная ПНД труба, гофрированная и хризотилцементная труба.

Глубина установки колодца на проезжей части улиц и автомагистралей не менее 330 мм, а на тротуаре или газоне должна быть не менее 250 мм. Подъем люка на необходимую высоту осуществляется с помощью опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, нанесен оттиск логотипа компании – «КСС».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В25; морозостойкость - F₂200; водонепроницаемость – W8.

Такие высокие показатели характеристик колодца связаны с рядом причин. Во-первых, в связи с повсеместно применяемыми антигололедными реагентами в городах и на загородных участках трасс, где сформирована агрессивная среда для их эксплуатации. Во-вторых, в связи с изменением климата, происходят частые скачки температур с переходом через 0 С°.
