Колодец ККС-3,5-80(10) КСС-ВПГлТ в гидроизоляции (с закладными элементами для ввода гладкой трубы)

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации. В зависимости от проекта устанавливается на газонах, тротуарах, на проезжей части улиц и автомагистралей в качестве проходного, углового или разветвительного смотрового устройства.

Смотровое устройство КСС-ВПГлТ относится к комбинированному типу колодца нового поколения, который сочетает в своей конструкции качества высочайшей прочности от железобетонных колодцев, наряду с полимерными закладными элементами в стенках колодца, которые позволяют в минимальные сроки ввести в него гладкую трубу, без высверливания или выбивания стенки и последующей ее заделки бетонным раствором и кирпичом. Из-за значительной массы и прочности, в отличии от всех видов пластиковых колодцев, комбинированный колодец КСС-ВПГлТ не требует дополнительных мер по якорению и установке разгрузочной плиты.

Решение по применению комбинированного колодца КСС-ВПГлТ совместно с любым из видом гладких труб позволяют создавать быстровозводимую систему для построения кабельной канализации «с нуля и под ключ». Применяя элементы данной системы в строительстве, происходит экономия времени и трудозатрат при ее монтаже. По предварительной оценке строительных компаний применявших данную систему, экономия времени составляет до 30%. Данный факт позволяет сдавать объекты строительства, с значительным опережением графика работ, увеличивая рентабельность строительства.

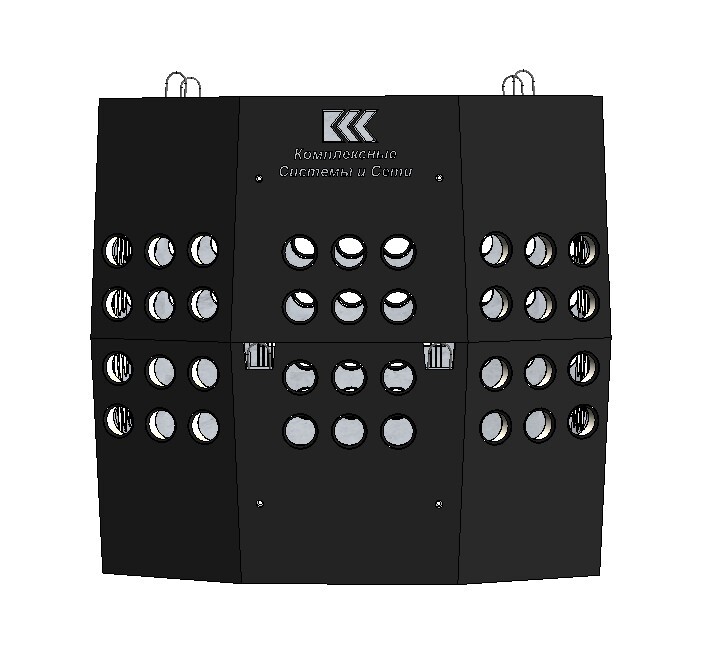

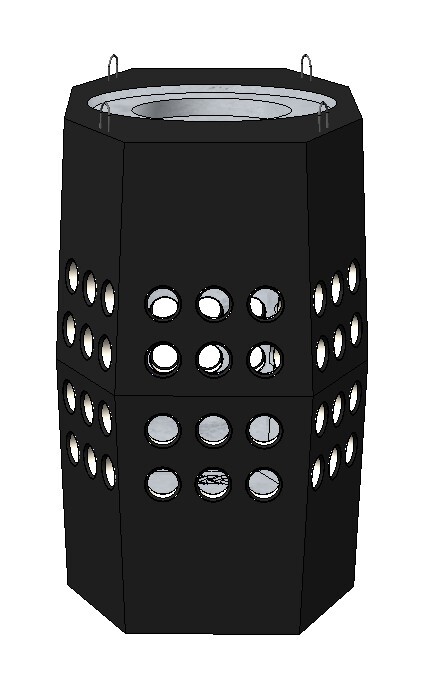

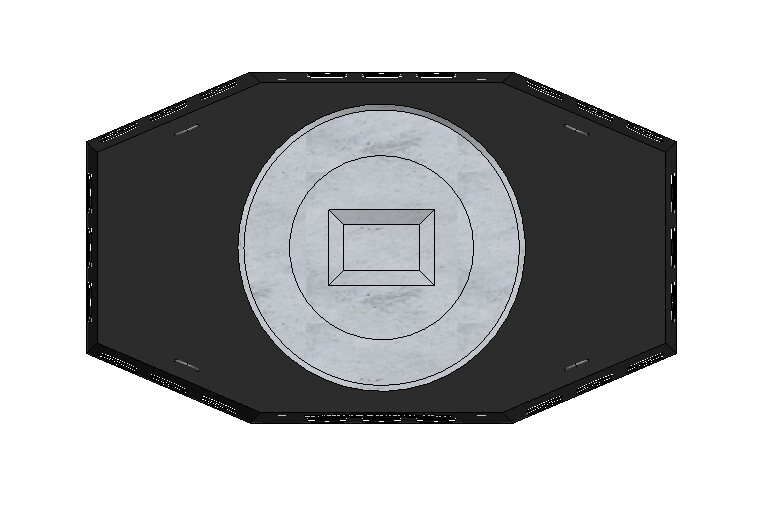

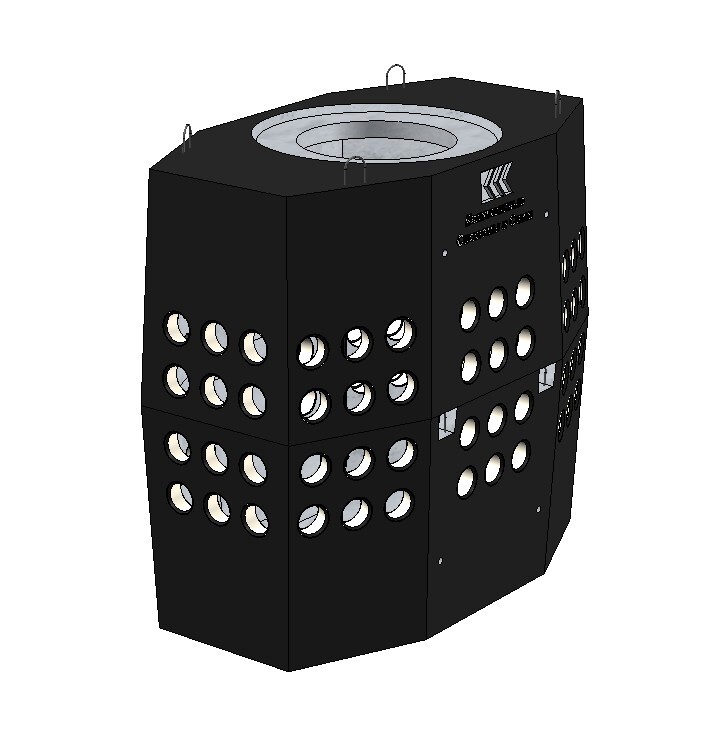

Колодец имеет восьмигранную форму и состоит из комплекта железобетонных элементов: верхней и нижней половин. В центральной части верхнего элемента расположено круглое отверстие диаметром 600 мм, а по углам - строповочные петли. В центральной части основания нижнего элемента расположен прямоугольный приямок, который при необходимости создания дренажа выбивают или высверливают. На боковых стенках нижнего элемента находятся четыре строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. Боковые стороны верхнего и нижнего элементов колодца имеют сформированные отверстия, по восемь с каждой из сторон, для установки в них ершей

Колодец поставляется в комплектации «ГЕК-У», с установленными ершами и кронштейнами. Это дополнительное преимущество при выборе колодцев, так как исключается потеря и воровство кронштейнов и ершей на объектах, а также несвоевременность их установки.

В качестве вводимых в колодец каналов применяются любые гладкие однослойные и/или многослойные типы труб. Это могут быть негорючие трубы категории ПВ-0, термостойкие трубы или стандартные ПНД трубы из ГОСТированного или технического полиэтилена. Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части улиц и автомагистралей не менее 330 мм. Подъем люка на необходимую высоту осуществляется с помощью опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Комбинированные колодцы изготавливаются индивидуально, в соответствии с проектом или пожеланием заказчика. Для размещения заказа в производство необходимо выбрать в разделе «Документы» карточки товара, подходящий вариант «Опросного листа» колодца проходного или разветвительного типа. Заполнить «Опросный лист» можно от руки, скачав его и распечатав, или же в электронном формате. Заполнять следует всю информационную часть, и указать места установки закладных элементов для ввода труб, и их диаметр. Для облегчения выбора можно ознакомиться с документом «Варианты установки муфт», в котором указаны места возможного ввода полимерных закладных разных диаметров.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, нанесен оттиск логотипа компании – «КСС».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-004-44989762-2024.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В25; морозостойкость - F₂200; водонепроницаемость – W8.

Такие высокие показатели характеристик колодца связаны с рядом причин. Во-первых, в связи с повсеместно применяемыми антигололедными реагентами в городах и на загородных участках трасс, где сформирована агрессивная среда для их эксплуатации. Во-вторых, в связи с изменением климата, происходят частые скачки температур с переходом через 0 С°.

.
