Колодец ККС-2,5-80(10) КСС-СПИРАПАЙП (В25) в гидроизоляции

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации. В зависимости от проекта устанавливается на газонах, тротуарах, проезжей части улиц в качестве проходного, углового или разветвительного смотрового устройства.

Смотровое устройство серии КСС-ОПП относится к новой линейке кабельных колодцев, разработанных для облегченного ускоренного монтажа кабельной канализации. Совместное их применение со спиральными трубами СПИРАПАЙП™ I(II) и коннекторами для монтажа трубы при ее вводе в отверстие колодца, становится простой и легкой задачей, не требующей специальных навыков и знаний, инструментария и дополнительных материалов. Данный факт позволяет сдавать объекты строительства с значительным опережением графика работ, увеличивая рентабельность.

Колодцы данной серии применимы и для ввода гладкостенных труб, с последующей заделкой зазора в отверстии монтажной пеной или иным расширяющимся и затвердевающим герметиком.

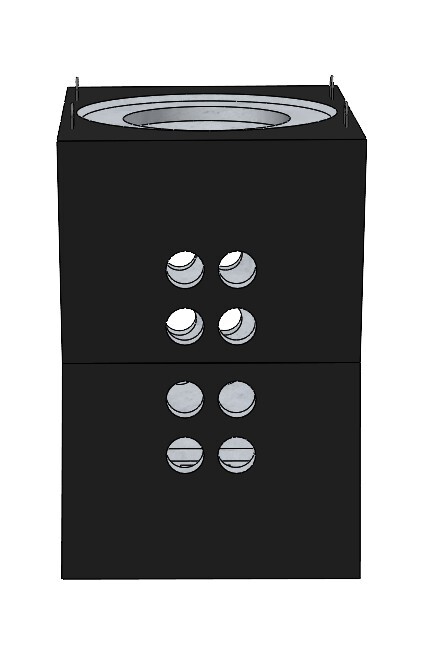

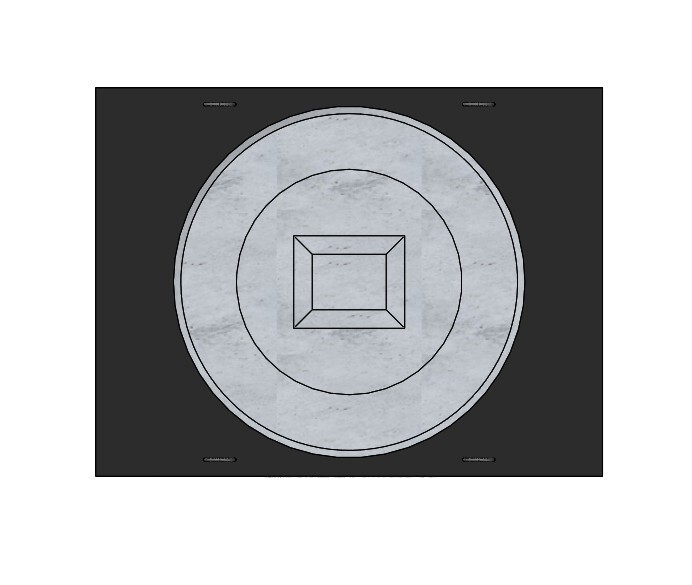

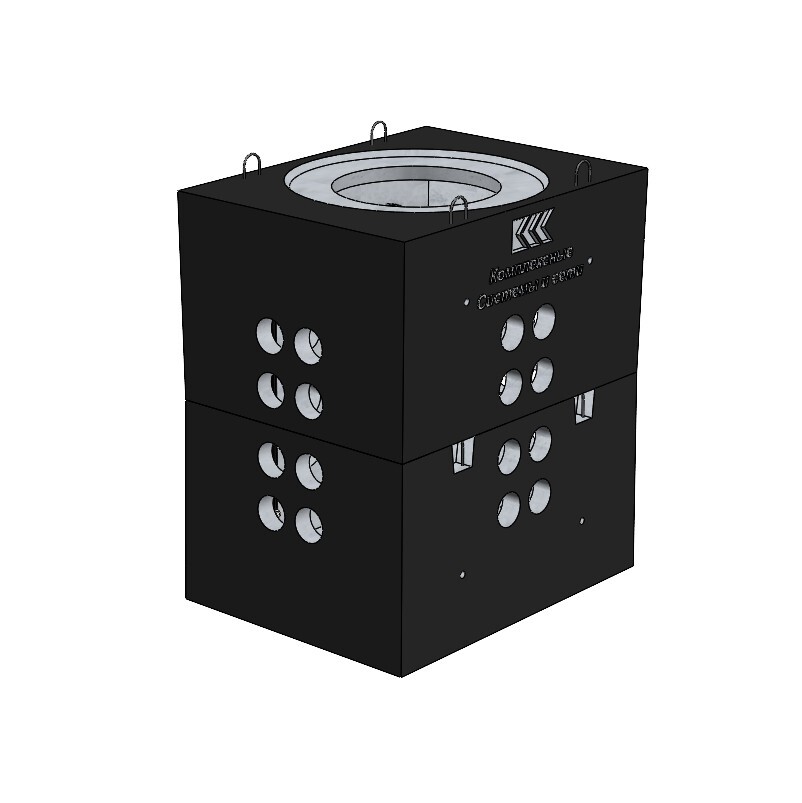

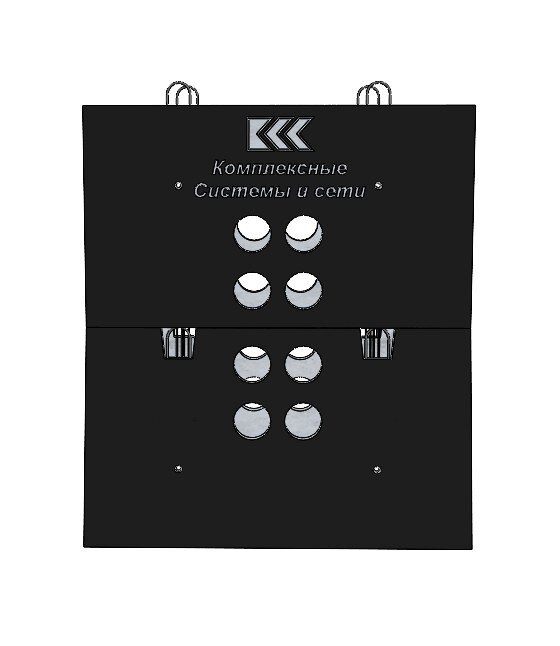

Колодец в сечении имеет прямоугольную форму и состоит из комплекта железобетонных элементов: верхней и нижней половин. В центральной части верхнего элемента расположено круглое отверстие диаметром 600 мм, а по углам - строповочные петли. В центральной части основания нижнего элемента расположен прямоугольный приямок, который при необходимости создания дренажа выбивают или высверливают. На боковых стенках нижнего элемента находятся четыре строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. Боковые стороны верхнего и нижнего элементов колодца имеют сформированные отверстия, по восемь с каждой из сторон, для установки в них ершей.

Колодец на заводе покрывается гидроизоляцией. Поставляется с ершами и кронштейнами.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части улиц и автомагистралей не менее 330 мм. Подъем люка на необходимую высоту осуществляется с помощью опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Колодцы с отверстиями изготавливаются индивидуально, в соответствии с проектом или пожеланием заказчика. Для размещения заказа в производство необходимо заполнить «Опросный лист», находящийся в разделе «Документы». Заполнять следует всю информационную часть, указать места формирования отверстий для и диаметр вводимых труб. Для облегчения выбора можно ознакомиться с документом «Варианты отверстий», в котором указаны места и количество формируемых отверстий для труб с определенным диаметром.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, нанесен оттиск логотипа компании – «КСС».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В25; морозостойкость - F₂200; водонепроницаемость – W8.

По желанию заказчиков возможно изготовление колодца из бетона с иными характеристиками. Для этого необходимо прислать запрос на почту компании info@komss.ru.
