Колодец ККС-1-80(10) СейсмоУ КСС-ВПГлТ

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации в зонах высокой вероятности сейсмической активности (до 9 баллов по шкале MSK-64). В зависимости от проекта устанавливается на газонах и тротуарах, на автостоянках и на проезжей части улиц в качестве проходного, углового или разветвительного смотрового устройства.

Смотровое устройство серии КСС-ВПГлТ относится к комбинированному типу колодца нового поколения, который сочетает в своей конструкции качества высочайшей прочности от железобетонных колодцев, наряду с полимерными закладными элементами в стенках колодца, которые позволяют в минимальные сроки ввести в него гладкостенные трубы, без высверливания или выбивания стенки, последующей ее заделки бетонным раствором и кирпичом. Из-за значительной массы и прочности, в отличии от всех видов пластиковых колодцев, комбинированный колодец не требует дополнительных мер по якорению и установке разгрузочной плиты.

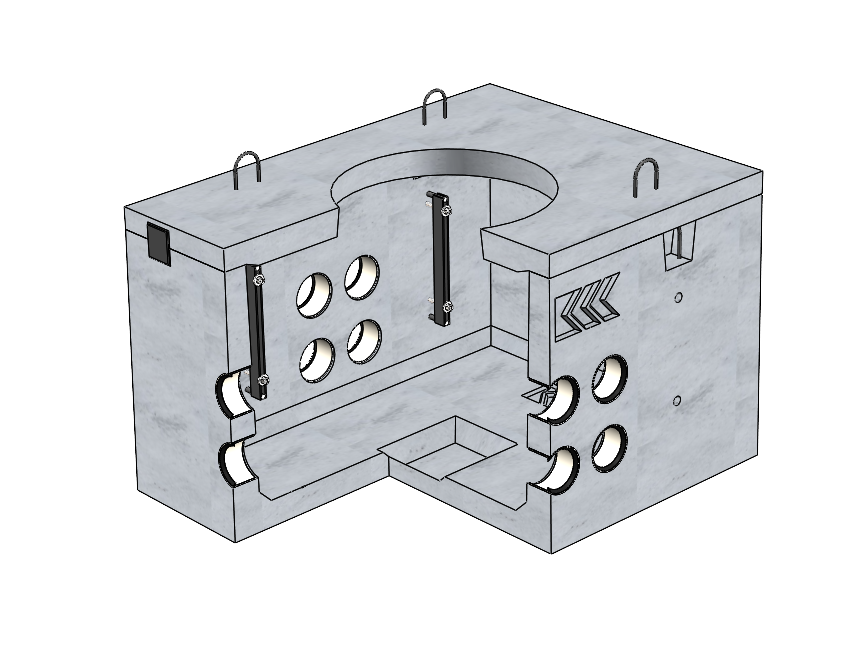

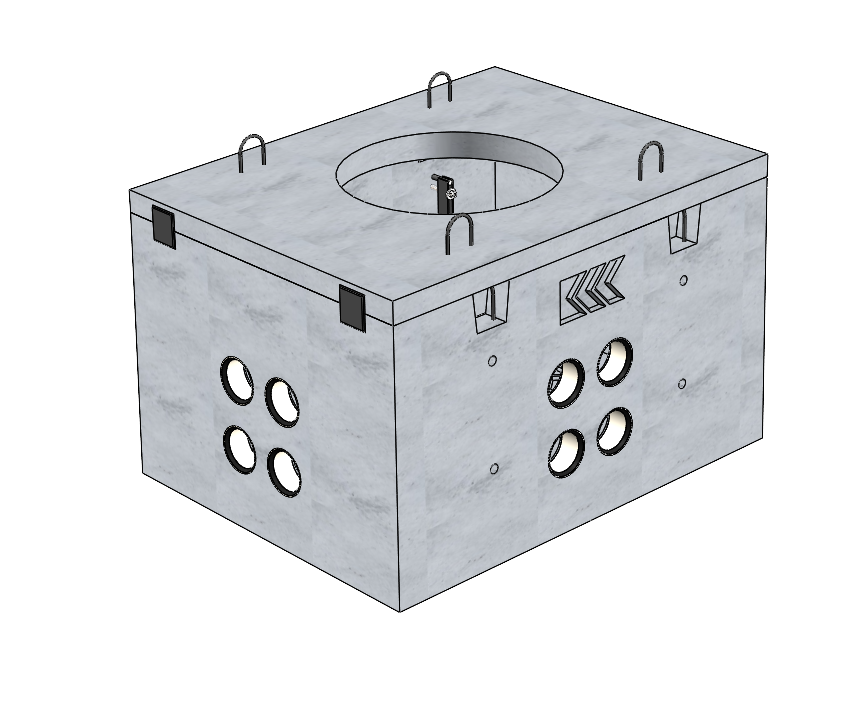

Колодец в сечении имеет прямоугольную форму и состоит из комплекта железобетонных и металлических элементов: плиты перекрытия и корпуса, а также монтажных пластин. В центральной части плиты расположено круглое отверстие диаметром 600 мм. На корпусе колодца с каждой из четырех сторон расположены ниши – утончения бетонной стенки, в пределах которых производится ввод каналов трубопровода. В центральной части основания нижнего элемента расположен прямоугольный приямок, который является упором для лестницы, устанавливаемой для спуска в камеру колодца, а также выполняющий функцию дренажа, если его дно выбивают или высверливают. Боковые стороны корпуса имеют сформированные отверстия, по четыре с каждой из сторон, для установки в них ершей. На каждой из боковых сторон корпуса и на плите перекрытия расположены строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. В торцевые стенки корпуса и в плиту, по углам, интегрированы металлические соединительные элементы (МСЭ), которые в последующем свариваются с применением монтажных пластин.

Колодец поставляется в комплектации с ершами и кронштейнами, которые удобнее устанавливать в корпус до его опускания в котлован.

В качестве вводимых в колодец каналов могут применяться трубы различных типов и диаметров. К ним относятся структурированные трубы (спиральные однослойные и двуслойные, гофрированные двустенные), гладкостенные однослойные и многослойные ПНД трубы, хризотилцементная труба.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части улиц и автомагистралей не менее 330 мм. Подъем люка на необходимую высоту осуществляется с помощью опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, нанесен оттиск логотипа компании-производителя – «КСС».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В30; морозостойкость - F₂300; водонепроницаемость – W10.

По желанию заказчиков возможно изготовление колодца из бетона с иными характеристиками. Для этого необходимо прислать запрос на почту компании info@komss.ru.

Колодец соответствует требованиям нормативных документов по ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 в части обеспечения прочности изделия при сейсмическом воздействии в 9 баллов по шкале MSK-64.
