Колодец ГКСр-3-10 ГЕК-КСС (гидробетон)

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации. В зависимости от проекта устанавливается на газонах или тротуарах в качестве проходного, углового или разветвительного смотрового устройства.

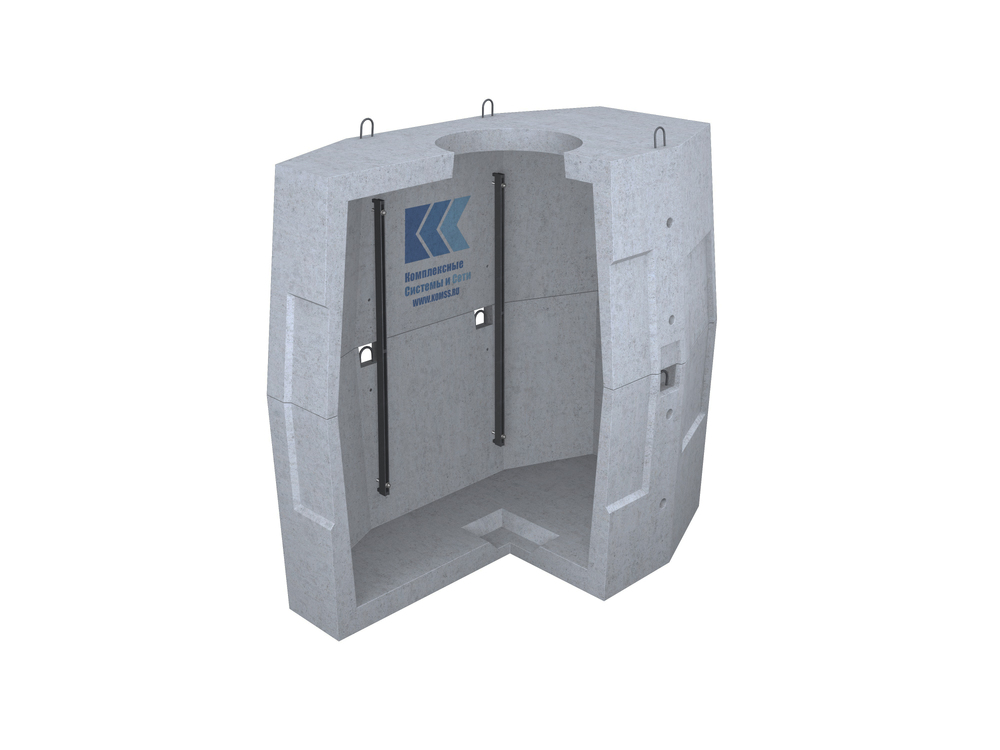

Колодец имеет восьмигранную форму и состоит из комплекта железобетонных элементов: верхней и нижней половин. В центральной части верхнего элемента расположено круглое отверстие диаметром 600 мм, а по углам - строповочные петли. В центральной части основания нижнего элемента расположен прямоугольный приямок, который при необходимости создания дренажа выбивают или высверливают. На боковых стенках нижнего элемента находятся четыре строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. На стенках верхнего и нижнего элементов с каждой из восьми сторон расположены ниши – утончения бетонной стенки, в пределах которых производится ввод входящих и выходящих каналов трубопровода. Боковые стороны верхнего и нижнего элементов колодца имеют сформированные отверстия, по восемь с каждой из сторон, для установки в них ершей.

Колодец с маркировкой «ГЕК» поставляется в комплектации с ершами и кронштейнами, которые устанавливаются монтажниками после сборки колодца на объекте.

В качестве вводимых в колодец каналов могут применяться трубы различных видов и диаметров такие как: спиральная труба КСС-ПГТ, гладкая однослойная и многослойная ПНД труба, гофрированная и хризотилцементная труба.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъем люка на необходимую высоту осуществляется с помощью опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, нанесен оттиск логотипа компании – «КСС».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В30; морозостойкость - F₂200; водонепроницаемость – W10.

Такие высокие показатели характеристик колодца связаны с рядом причин. Во-первых, в связи с повсеместно применяемыми антигололедными реагентами в городах и на загородных участках трасс, где сформирована агрессивная среда для их эксплуатации. Во-вторых, в связи с изменением климата, происходят частые скачки температур с переходом через 0 С°.
