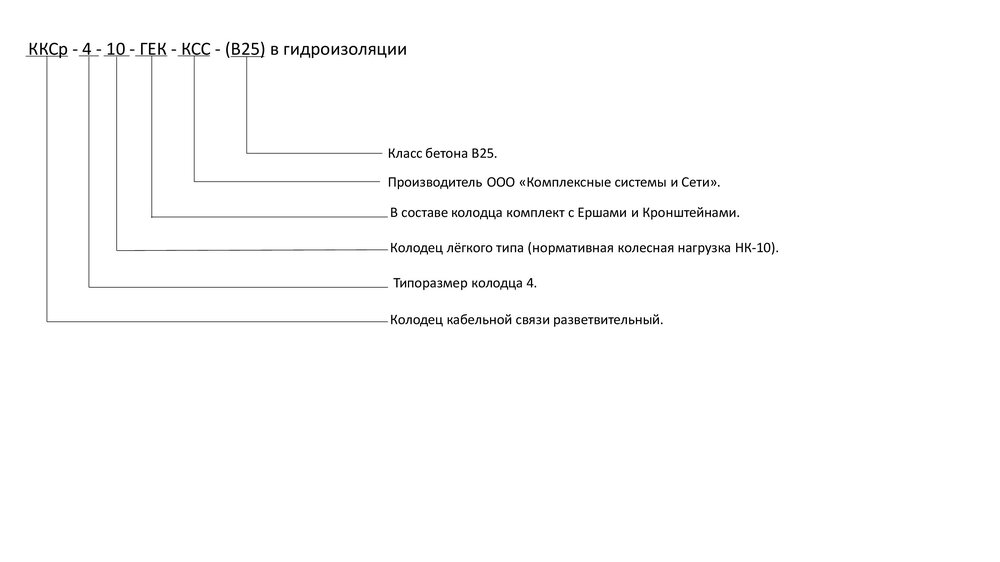

Колодец ККСр-4-10 ГЕК-КСС (В25) в двухслойной гидроизоляции

Описание

Применяется в качестве смотрового устройства для создания подземной кабельной канализации. В зависимости от проекта устанавливается на газонах или тротуарах в качестве проходного, углового или разветвительного смотрового устройства.

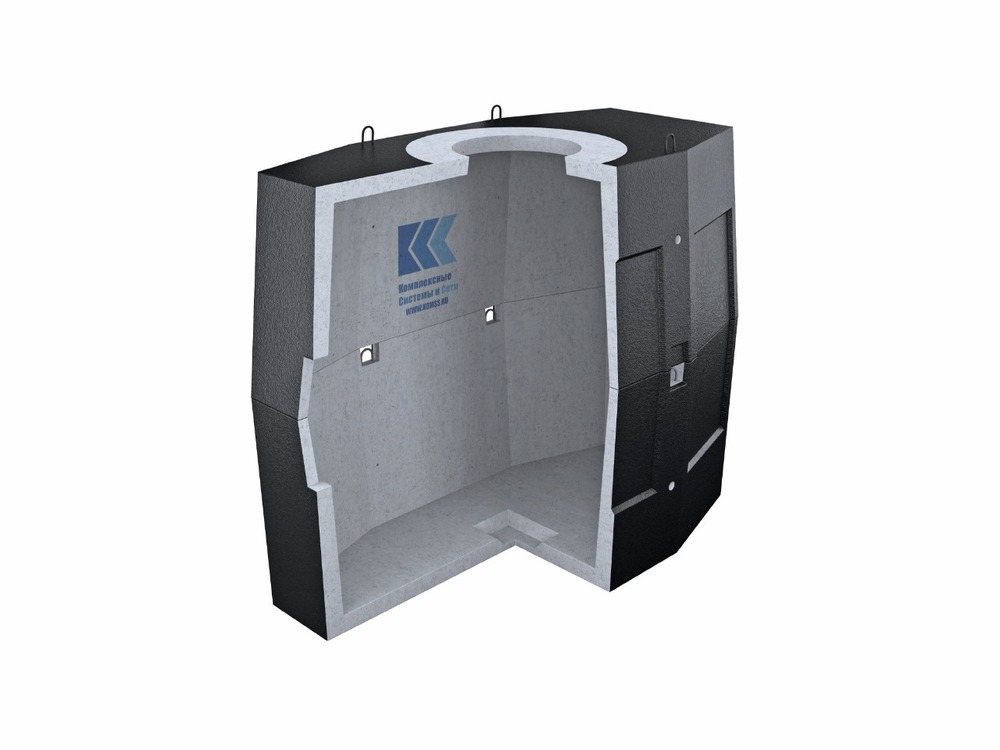

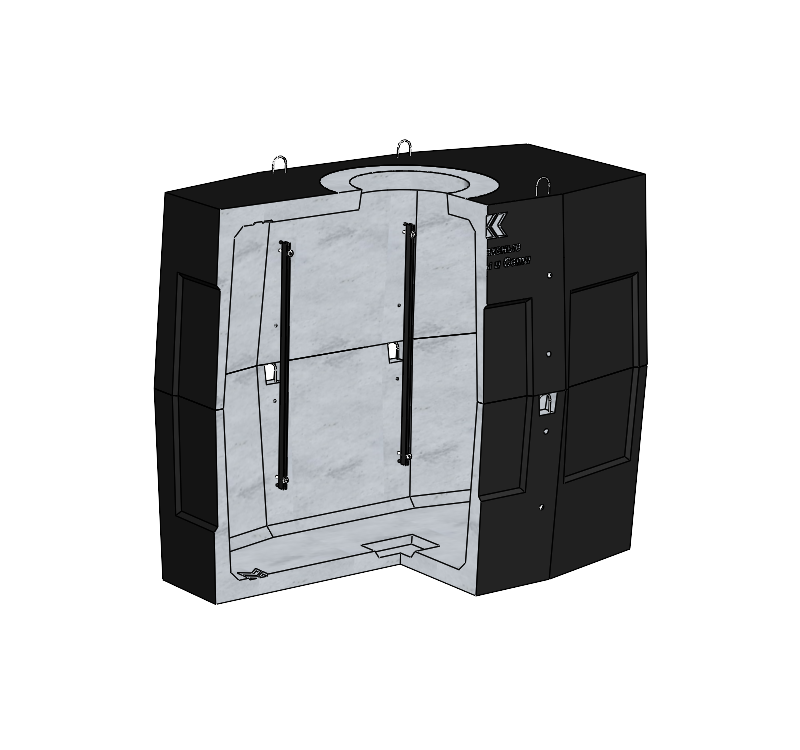

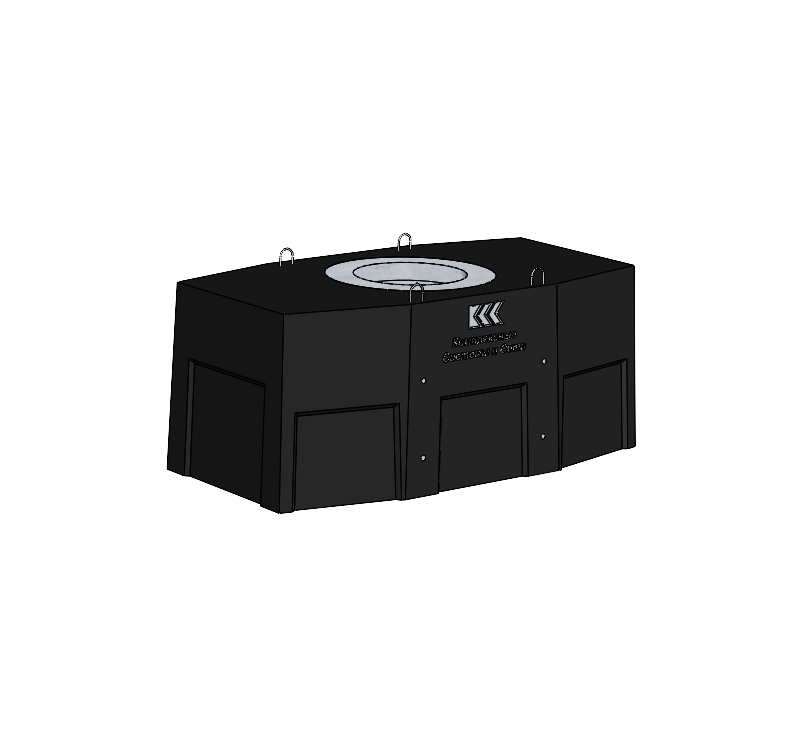

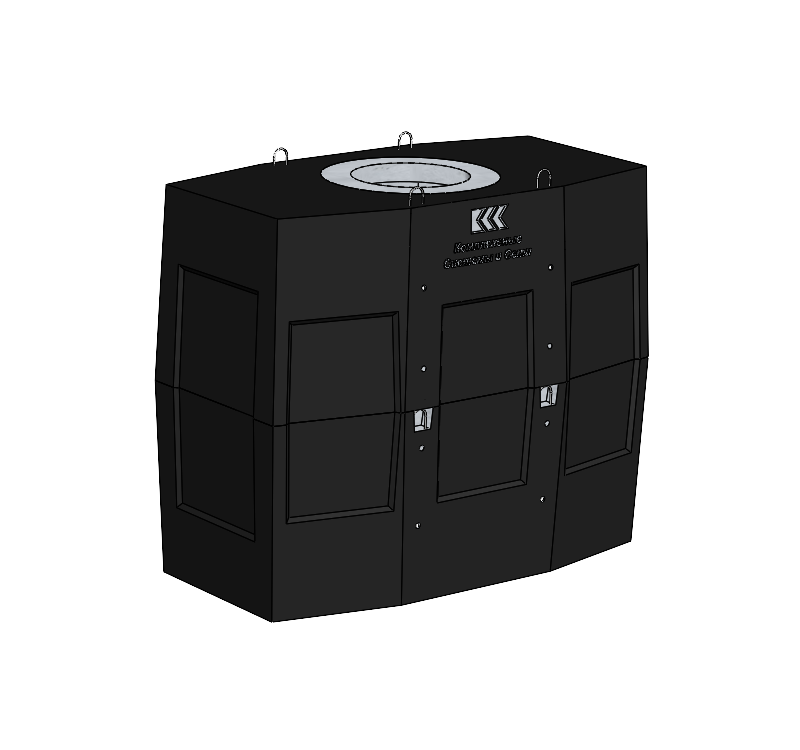

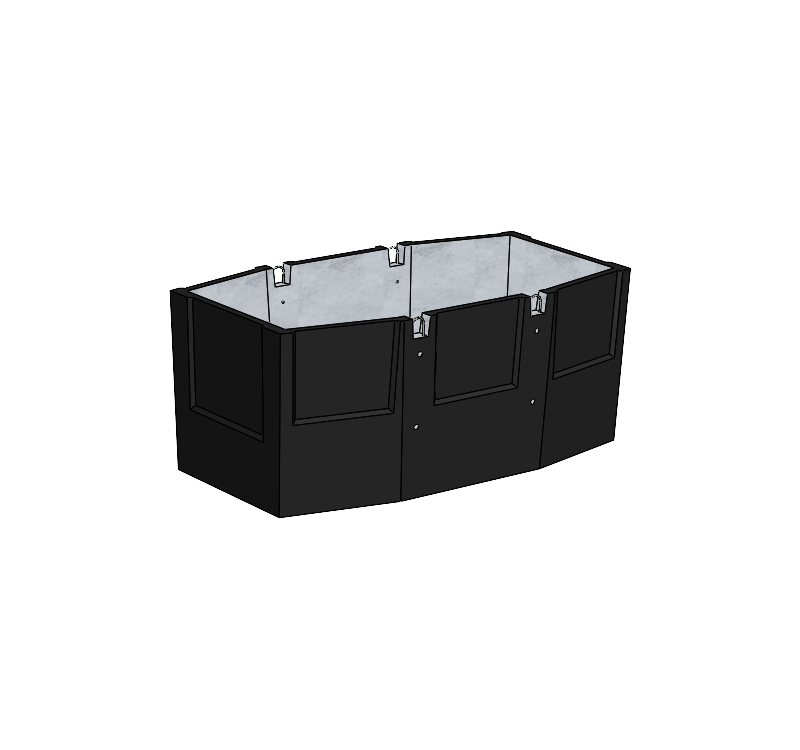

Колодец имеет восьмигранную форму и состоит из комплекта железобетонных элементов: верхней и нижней половин. В центральной части верхнего элемента расположено круглое отверстие диаметром 600 мм, а по углам - строповочные петли. В центральной части основания нижнего элемента расположен прямоугольный приямок, который при необходимости создания дренажа выбивают или высверливают. На боковых стенках нижнего элемента находятся четыре строповочные петли, предназначенные для осуществления погрузо-разгрузочных работ и установки элементов колодца в котлован при монтаже. На торцевых и всех боковых наружных сторонах элементов находятся ниши, в пределах которых производится ввод каналов трубопровода. Боковые стороны верхнего и нижнего элементов колодца имеют сформированные отверстия для установки в них ершей.

Колодец на заводе покрывается двойным слоем гидроизоляции. Поставляется в комплектации «ГЕК» с ершами и кронштейнами. Ерши могут быть установлены в «гнезда» элементов колодца при поставке, а кронштейны, монтажники на объекте устанавливают после сборки  элементов колодца самостоятельно.

В качестве вводимых в колодец каналов могут применяться трубы различных видов и диаметров. К ним относятся структурированные трубы (спиральные и гофрированные двустенные), гладкостенные однослойные и многослойные трубы из полиэтилена и хризотилцемента.

Для идентификации завода-изготовителя, на внутренних поверхностях элементов колодца, созданы оттиски логотипа компании – «КСС», а также марки бетона - «В25».

Дополнительно о качестве колодца производимого ООО «КСС» по ТУ 23.61.12-001-44989762-2022.

В соответствии с ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые» колодец имеет следующие характеристики: класс прочности – В25; морозостойкость - F₂200; водонепроницаемость – W8. Такие высокие показатели характеристик колодца связаны с требованиями ряда строительных и эксплуатирующих кабельную канализацию компаний г. Москвы.
