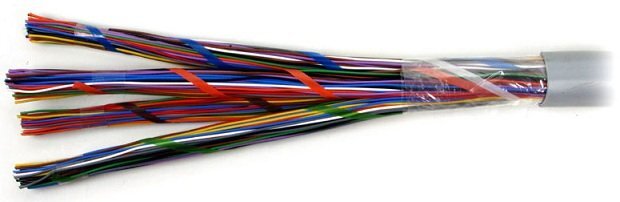

Кабель витая пара UTP (U/UTP), категория 3, 100 пар (24 AWG), одножильный (solid), PVC
Есть в наличии
Кабель витая пара UTP (U/UTP) категория 3 100 пар (24 AWG) одножильный (solid) PVC применяется и используется в сфере телефонии.
- Соответствие стандарту EIA/TIA 568-B для кабелей 3 категории.
- Класс пожарной безопасности IEC60332-1 (CM).
- Соответствие стандарту пожарной безопасности IEC 60332-1.
- Проводящий материал: проволока из мягкой отожженной электролитической меди.
- Изоляция жил: полиэтилен высокой плотности.
- Внешняя оболочка: ПВХ (поливинилхлорид).
- Диаметр проводника (жилы): 0,5 мм (24 AWG).
- Диаметр проводника с оболочкой: 0,9 мм.
- Внешний диаметр (размер) кабеля: 20 мм.
- Толщина внешней оболочки: 1 мм.
- Максимальный шаг скрутки: 150 мм.
- Минимальный радиус изгиба: 8 внешних диаметров кабеля.
- Удлинение жилы: не менее 14%.
- Рабочая температура: -10°C до +50°C.
- Вес 1 км кабеля: 555 кг.
- Стандартная упаковка: 500 м.
Характеристики:
Электрические характеристики:
- Макс. сопротивление постоянному току при t 20°С 9.38 Ом/100 м.
- Дисбаланс сопротивления 3%.
- Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц 330 пФ/100 м.
- Сопротивление на частоте 1-16 МГц 85-115 Ом.
Цветовая кодировка проводников:
| № пары | Цвет | № пары | Цвет |
| Разделение пар: 4 пучка по 25 пар | |||
| 1 | Синий x Белый/Синий | 14 | Коричневый x Черный/Коричневый |
| 2 | Оранжевый x Белый/Оранжевый | 15 | Серый x Черный/Серый |
| 3 | Зеленый x Белый/Зеленый | 16 | Синий x Желтый/Синий |
| 4 | Коричневый x Белый/Коричневый | 17 | Оранжевый x Желтый/Оранжевый |
| 5 | Серый x Белый/Серый | 18 | Зеленый x Желтый/Зеленый |
| 6 | Синий x Красный/Синий | 19 | Коричневый x Желтый/Коричневый |
| 7 | Оранжевый x Красный/Оранжевый | 20 | Серый x Желтый/Серый |
| 8 | Зеленый x Красный/Зеленый | 21 | Синий x Фиолетовый/Синий |
| 9 | Коричневый x Красный/Коричневый | 22 | Оранжевый x Фиолетовый/Оранжевый |
| 10 | Серый x Красный/Серый | 23 | Зеленый x Фиолетовый/Зеленый |
| 11 | Синий x Черный/Синий | 24 | Коричневый x Фиолетовый/Коричневый |
| 12 | Оранжевый x Черный/Оранжевый | 25 | Серый x Фиолетовый/Серый |
| 13 | Зеленый x Черный/Зеленый - | | |
