Кабель витая пара, неэкранированная U/UTP, категория 6a (10GBE), 4 пары (23 AWG), одножильный (solid), LSZH, серый (500 м)

Есть в наличии

Основные характеристики
Категория (TIA/EIA):	6A
Количество пар:	4
Конструкция кабеля:	U/UTP
Цвет:	серый
Среда эксплуатации:	внутри помещений (indoor)
Внешний диаметр:	8.3 мм
Температура эксплуатации:	-20 °C ... +75 °C
Оболочка
Материал внешней оболочки:	LSZH (малодымный безгалогенный компаунд)
Толщина оболочки:	1.3 мм
Проводник
Конструкция проводников:	однопроволочная (solid)
Калибр AWG:	23 AWG
Номинальный диаметр проводника:	0,57 мм
Сечение проводника:	0,255 кв. мм
Материал проводников:	медь электролитическая отожженная (BC)
Изоляция проводников:	полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:	1.12 мм
Предельное отклонение по диаметру проводника в изоляции:	0,05 мм
Габариты и вес
Масса 1 км кабеля:	70.1 кг
Эксплуатационные характеристики
Допустимое растягивающее усилие (монтаж):	130 Н
Допустимое растягивающее усилие (эксплуатация):	130 Н
Дополнительные характеристики
Наличие разделителя:	Да
Предельное отклонение по внешнему диаметру:	0,5 мм
Особенности
Бронирование:	без брони
Электрические характеристики
Диапазон частот:	1-500 МГц
Волновое сопротивление (при 100 МГц):	100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:	93,8 Ом/км
Омическая асимметрия жил в паре (макс.):	2 %
Сопротивление изоляции жил (мин.):	5 ГОм·км
Испытательное напряжение (пост. ток):	2,5 кВ/2 с
Электрическая емкость рабочей пары (макс.):	57 пФ/м
Скорость распространения сигнала (мин.):	65 %
Асимметрия задержки сигнала (макс.):	45 нс/100 м

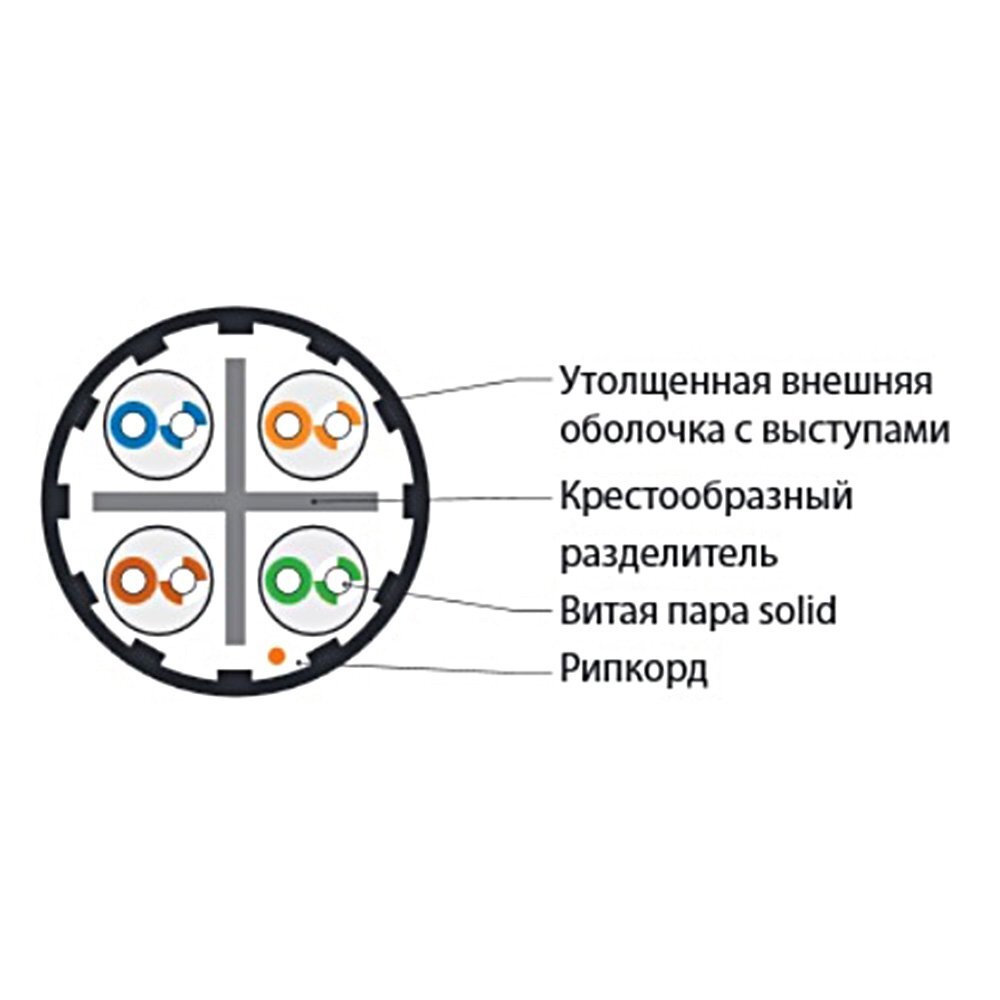

Особенности и преимущества

Обеспечивает улучшенные характеристики передачи
Крестообразный разделитель и идеально точная укладка
витых пар снижают межпарные и межкабельные наводки
Утолщенная внешняя оболочка с внутренними выступами
Передача сигналов 10 GbE (90 м) на частоте до 500 МГц
Поддержка приложений Power over Ethernet Plus (PoE+)
Безопасная безгалогенная оболочка LSZH (нг-HF)
Однопроволочные жилы: 0,57 мм (23 AWG)

Соответствие стандартам

IEC 61156, IEE 802.3an (10GBASE-T)
ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6a/ Класс Ea)
LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Разделитель витых пар	Полиэтилен, крестообразная перегородка
Внешняя оболочка	Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

Число витых пар	4 пары
Разделитель витых пар	крестообразный
Диаметр проводника (жилы)	(0,57 ± 0,01) мм
Номинальное сечение жилы	0,255 мм2
Диаметр жилы по изоляции	(1,12 ± 0,05) мм
Толщина внешней оболочки	(1,30 ± 0,05) мм
Макс. растягивающее усилие	130 Н
Радиус изгиба (монтаж / экспл.)	10 / 5 внешних диаметров
Температура эксплуатации	-20...+75 °C
Внешний диаметр кабеля	(8,3 ± 0,5) мм
Вес 1 км кабеля (ном.)	70,1 кг

Электрические характеристики

Диапазон частот	1–500 МГц
Волновое сопротивление	(100 ± 15) Ом
Электр. сопротивление жилы (при 20°С)	≤ 93,8 Ом/км
Омическая асимметрия жил в паре	≤ 2 %
Испытательное напряжение (пост. ток)	2,5 кВ/2 с
Сопротивление изоляции жил	≥ 5 ГОм·км
Электрическая емкость рабочей пары	≤ 57 пФ/м
Скорость распространения сигнала	≥ 65 %
Асимметрия задержки сигнала	≤ 45 нс/100 м

Частотные характеристики (23 AWG)

Частота, МГц	Затухание, дБ/100 м (20°C)		NEXT, дБ		PS NEXT, дБ		RL (Return Loss), дБ		PS ANEXT, дБ		PS ELFEXT, дБ		ELFEXT, дБ
Частота, МГц	Тип.	Кат. 6a	Тип.	Кат. 6a	Тип.	Кат. 6a	Тип.	Кат. 6a	Тип.	Кат. 6a	Тип.	Кат. 6a	Тип.	Кат. 6a
1	1,7	2,0	92,4	74,3	90,3	72,3	27,3	20,0	94,8	67,0	81,2	64,8	83,6	67,8
4	3,4	3,8	87,2	65,3	80,5	63,3	33,1	23,0	85,7	67,0	69,6	52,8	72,0	55,8
10	4,7	5,9	76,5	59,3	74,8	57,3	36,0	25,0	79,8	67,0	61,8	44,8	64,4	47,8
20	7,6	8,4	71,1	54,8	69,7	52,8	38,4	25,0	75,3	67,0	56,0	38,8	58,4	41,8
30	8,9	10,3	67,3	51,9	66,0	50,1	37,3	23,8	71,5	67,0	51,5	33,9	53,5	37,9
100	17,4	19,1	61,2	44,3	59,2	42,3	33,5	20,1	64,8	62,5	42,3	24,8	44,5	28,8
150	21,7	23,6	56,3	41,1	55,4	39,7	32,5	18,5	61,9	59,8	37,5	21,0	40,6	23,5
200	25,1	27,6	57,1	39,8	54,9	37,8	30,7	18,0	60,3	58,0	36,2	18,8	38,4	21,8
250	28,2	31,0	55,9	38,3	53,3	36,3	30,3	17,3	58,8	56,5	33,4	16,8	35,0	19,8
300	31,1	34,3	53,7	37,1	51,5	35,1	26,9	16,8	57,6	55,3	31,6	15,3	33,8	18,3
400	36,3	40,0	52,4	35,3	49,3	33,3	26,9	15,9	55,7	53,4	29,8	12,8	31,8	15,8
500	41,0	45,2	48,7	33,8	46,2	31,8	24,8	15,2	54,3	52,0	28,1	10,8	29,8	13,8

Характеристики:

Кабели витая пара, неэкранированные (U/UTP), категория 6a (10 GBE), 4 пары (23 AWG), одножильные, с разделителем, внутренние, LSZH Hyperline серии UUTP4-C6A-S23-IN-LSZH

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6а в условиях незначительных электромагнитных помех. Передача сигналов 10 Гбит/с на частоте до 500 МГц. Особенности конструкции кабеля позволяют улучшить характеристики передачи в неэкранированных системах. Благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки. Внешняя оболочка выполнена утолщенной с внутренними профилированными выступами.

Поддерживаемые приложения Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а.
