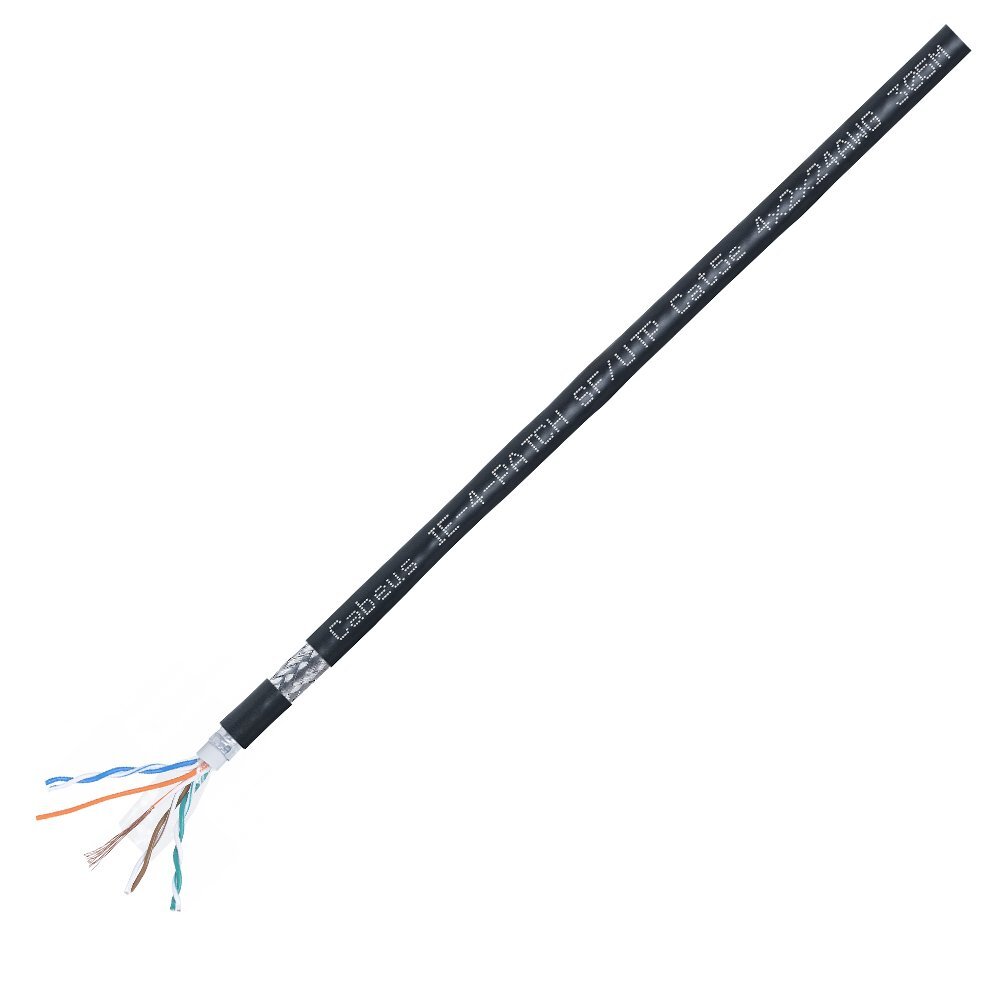

КорзинаКабель Industrial Ethernet, экранированная витая пара SFTP (SF/UTP), категории 5e, 4 пары, многожильный (stranded), экран – фольга + проволочная оплетка (сетка), внутренний/внешний (-40°C - +75°C), двойная оболочка
Основные параметры
| Параметр | Значение |
|---|---|
| Категория | 5e |
| Число пар | 4 |
| Тип | SF/UTP |
| Диаметр проводника | 19х0,12 ± 0.008 мм (24 AWG) |
| Проводник (жила) | многожильный, электротехническая медь |
| Материал оболочки кабеля | внешняя: ПВХ внутренняя: ПВХ |
| Цвет | черный |
| Применение | внутренняя/внешняя прокладка |
| Масса | 21 ± 0,5кг |
| Упаковка | фанерный барабан |
| Длина кабеля | 305м |
Технические параметры
| Категория | 5e | |
| Тип | SF/UTP | |
| Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 | |
| Применение | внутренняя/внешняя прокладка | |
| Проводник | Материал | многожильный, электротехническая медь |
| Диаметр | 19х0,12 ± 0.008 мм (24 AWG) | |
| Изоляция проводника | Материал | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника по изоляции | 1,05 ± 0,05 мм | |

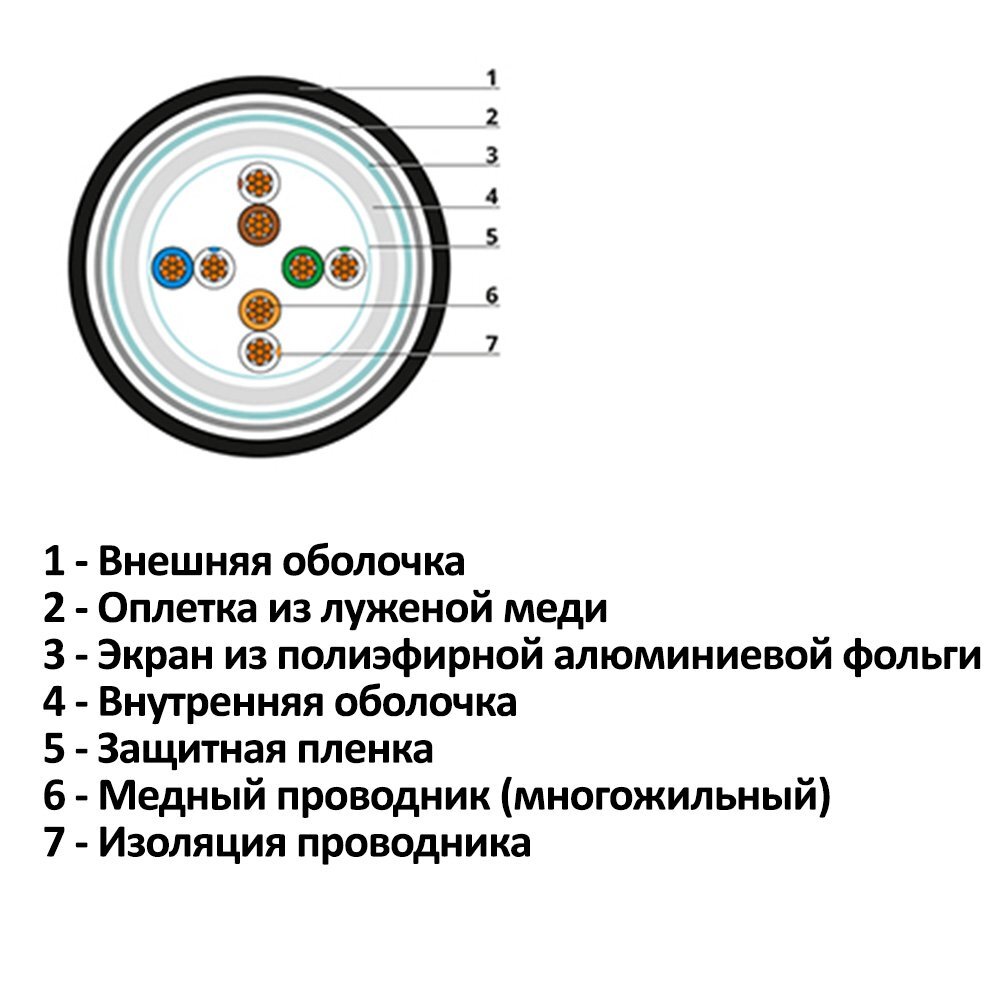

| Экранирование | Внешний экран | оплетка на основе луженой меди, покрытие 80%/полиэфирная алюминиевая фольга |
| Оболочка кабеля | Внешняя | |
| Материал | поливинилхлорид (PVC) | |
| Толщина | 0,55 ± 0,05 мм | |
| Диаметр кабеля | 7,7 ± 0,5 мм | |
| Цвет | черный | |
| Внутренняя | ||
| Материал | поливинилхлорид (PVC) | |
| Толщина | 0,55 ± 0,05 мм | |
| Диаметр кабеля | 6,0 ± 0,4 мм | |
| Цвет | серый | |
| Параметры кабеля | Упаковка | фанерный барабан |
| Длина | 305 ± 1,5м | |
| Допустимое растягивающие усилие | не более 110Н | |
| Допустимый радиус изгиба | не менее 8 Ø | |
| Допустимая температура хранения | от -40 до +75 | |
| Допустимая температура эксплуатации | от -40 до +75 | |
| Допустимая температура монтажа | от -20 до +50 | |
| Электрические характеристики | Волновое сопротивление | 100 ± 15Ом |
| Разброс задержки распространения (1~100 МГц) | ≤20 нс/100 м | |
| Омическая асимметрия | ≤5% | |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1,00 | 20,0 | 2,00 | 65,3 | 62,3 | 63,8 | 60,8 |
| 4,0 | 23,0 | 4,0 | 56,3 | 53,3 | 51,7 | 48,7 |
| 8,0 | 24,5 | 5,8 | 51,8 | 48,8 | 45,7 | 42,7 |
| 10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
| 16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
| 20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
| 25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
| 31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
| 62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
| 100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
Характеристики:
Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в сетях Industrial Ethernet, для передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для стационарной/не стационарной прокладки как внутри, так и вне зданий. Диаметр проводников составляет 24 AWG, конструкция 19х0,12мм.
Экранирование кабеля выполнено оплеткой из проволок на основе луженой меди и полиэфирной алюминиевой фольгой. Внешняя оболочка выполнена из ПВХ, стойкого к УФ.
Внутренняя оболочка выполнена из ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель может применяться в системах с классом защиты IP67, в агрессивных промышленных средах.
Внешняя оболочка устойчива к ультрафиолету, маслам и нефтепродуктам.
