Фундамент Ф1-А

 Железобетонные фундаменты Ф1-А помогают увеличить устойчивость и прочность угловых анкерных опор в любых климатических условиях, тем самым значительно продлевая их эксплуатационный срок. Конструкция данных ЖБИ позволяет им выдерживать значительные весовые, ветровые, вибрационные и ударные нагрузки, нагрузки от натяжения проводов и грозозащитных тросов, а также агрессивное воздействие окружающей среды.

Железобетонные фундаменты Ф1-А отличаются повышенной прочностью, водонепроницаемостью, устойчивостью к появлению электрической коррозии и длительным эксплуатационным сроком, что, в свою очередь, гарантирует безопасность стальным опорам линий электропередач.

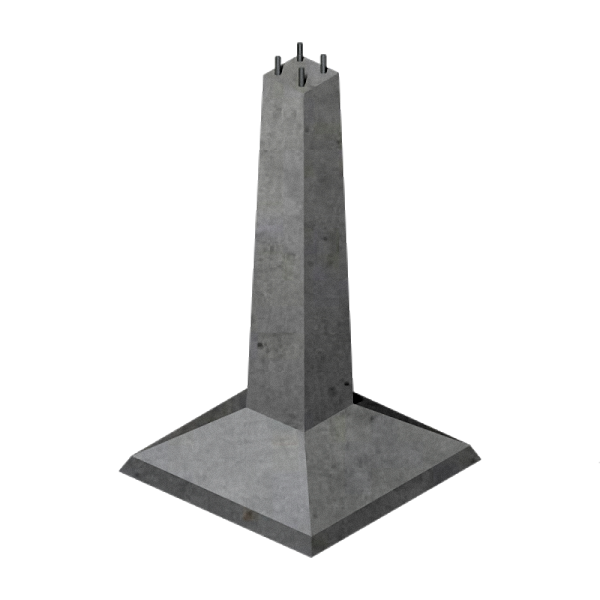

Внешне фундаменты Ф1-А представляют собой конструкцию, состоящую из опорной плиты квадратной формы, на которой расположена вертикальная либо наклонная стойка с одинаковым сечением по всей длине. В верхней части стойки находятся закладные элементы для закрепления анкерно-угловых металлических опор линий электропередач. Сторона опорной плиты варьируется от 1200 до 2700 мм, а высота конструкции составляет от 2700 до 3200 мм. Размер железобетонных фундаментов Ф подбирается в зависимости от типа опоры, угла её поворота на линии, предполагаемых ветровых и весовых нагрузок, климатических особенностей, а также характеристик грунта на месте эксплуатации. Монтаж железобетонных фундаментов Ф1-А осуществляется только после завершения земляных работ, которые включают в себя выемку, перемещение, укладку и уплотнение грунта.

Технические характеристики

Для изготовления фундаментов Ф принято использовать тяжелый бетон класса B30 (M400) с морозостойкостью F150-F300 и водонепроницаемостью W4. Тяжелый бетон традиционно используется для производства ЖБИ изделий с высокой расчетной нагрузкой, так как обладает достаточной прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Для улучшения эксплуатационных характеристик готового изделия и повышения его гидрофобной защиты, в бетонную смесь добавляют специальные присадки. Армирование железобетонных фундаментов Ф может осуществляться с помощью: стержневой горячекатаной стали класса A-I по ГОСТ 5781-61 и ГОСТ 380-71; стержневой горячекатаной стали периодического профиля класса A-III и A-IV по ГОСТ 5781-61 и ГОСТ 5058-65; а также арматурной проволоки класса B-1 по ГОСТ 6727-53. Диаметр стержней и размер армирующего каркаса зависит от будущих условий эксплуатации железобетонных фундаментов. Соединение стержней в каркас производится с помощью вязальной проволоки либо контактной точечной электросварки. Другие виды сварки не допускаются. При изготовлении монтажных петель принято использовать стержневую горячекатаную сталь класса A-I. Стальной металлический каркас в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.
