Фундамент Ф-4А

Фундаменты Ф 4-А - это монолитные установки в виде подножника с прочной стойкой наклонного типа, предназначенные для придания устойчивости унифицированным железобетонным опорам, с помощью которых происходит обустройство надземных линий электропередач. Необычная конструкция подобных элементов делает фундаменты данного типа наиболее подходящими для укрепления ЛЭП: их применение просто необходимо при проведении трасс в районах с нестабильной почвой или склонными к оползанию и сезонному вспучиванию грунтами. Стальной каркас, покрытый защитным слоем бетона, технологические скосы и отверстия для удобства при монтаже, повышенная прочность и великолепная стойкость к воздействию любых погодных условий – все это делает подножники Серии 3.407-115 очень популярными материалами в современной строительной сфере.

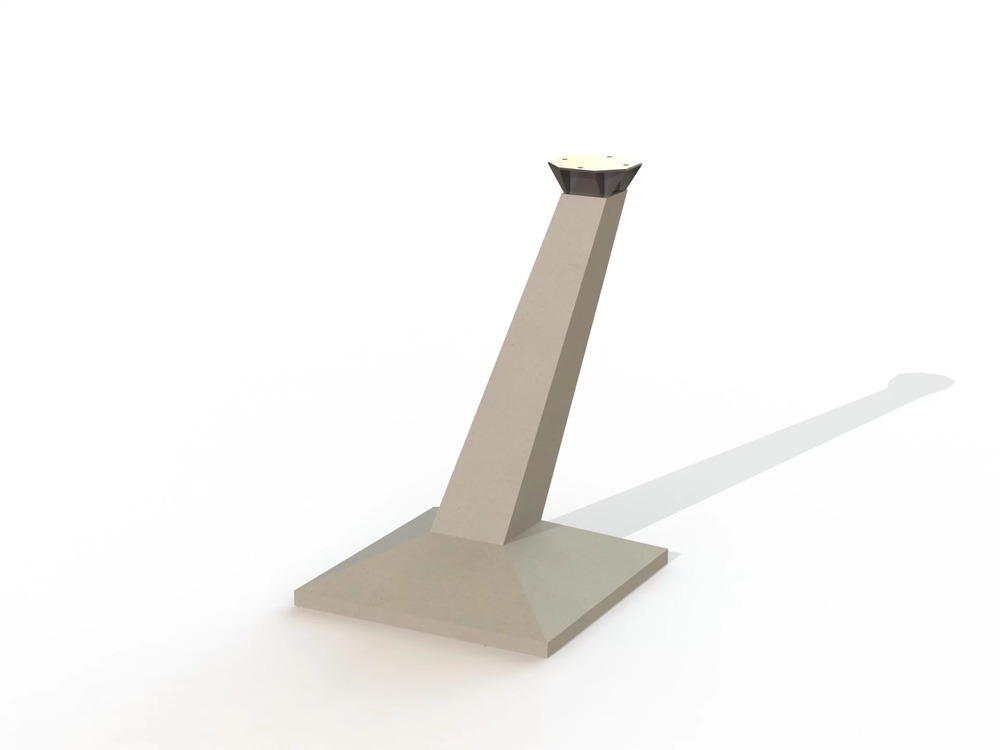

Внешне фундаменты Ф4-А представляют собой конструкцию, состоящую из опорной плиты квадратной формы, на которой расположена вертикальная либо наклонная стойка с одинаковым сечением по всей длине. В верхней части стойки находятся закладные элементы для закрепления анкерно-угловых металлических опор линий электропередач. Сторона опорной плиты варьируется от 1200 до 2700 мм, а высота конструкции составляет от 2700 до 3200 мм. Размер железобетонных фундаментов Ф4-А подбирается в зависимости от типа опоры, угла её поворота на линии, предполагаемых ветровых и весовых нагрузок, климатических особенностей, а также характеристик грунта на месте эксплуатации. Монтаж железобетонных фундаментов Ф4-А осуществляется только после завершения земляных работ, которые включают в себя выемку, перемещение, укладку и уплотнение грунта.

Для изготовления фундаментов Ф принято использовать тяжелый бетон класса B30 (M400) с морозостойкостью F150-F300 и водонепроницаемостью W4. Тяжелый бетон традиционно используется для производства ЖБИ изделий с высокой расчетной нагрузкой, так как обладает достаточной прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Для улучшения эксплуатационных характеристик готового изделия и повышения его гидрофобной защиты, в бетонную смесь добавляют специальные присадки. Армирование железобетонных фундаментов Ф4-А может осуществляться с помощью: стержневой горячекатаной стали класса A-I по ГОСТ 5781-61 и ГОСТ 380-71; стержневой горячекатаной стали периодического профиля класса A-III и A-IV по ГОСТ 5781-61 и ГОСТ 5058-65; а также арматурной проволоки класса B-1 по ГОСТ 6727-53. Диаметр стержней и размер армирующего каркаса зависит от будущих условий эксплуатации железобетонных фундаментов. Соединение стержней в каркас производится с помощью вязальной проволоки либо контактной точечной электросварки. Другие виды сварки не допускаются. При изготовлении монтажных петель принято использовать стержневую горячекатаную сталь класса A-I. Стальной металлический каркас в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы изделий в условиях агрессивной среды.
