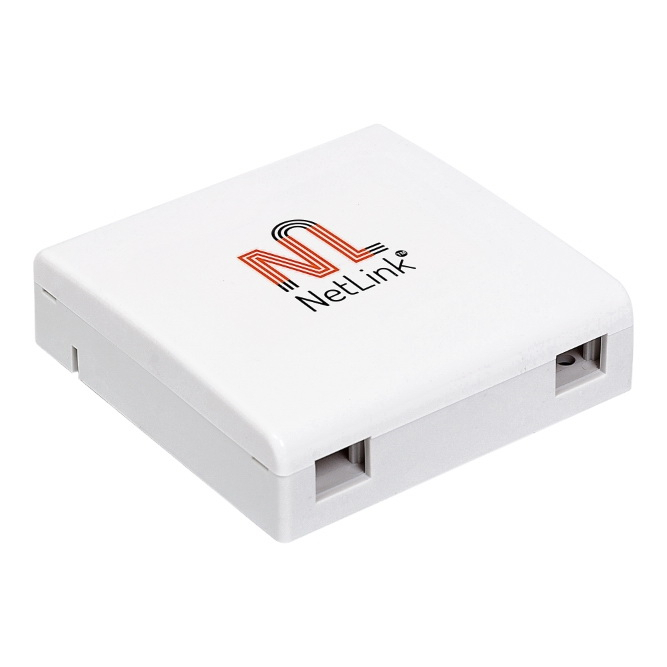

Абонентская оптическая розетка RS-01

Абонентская розетка оптическая устанавливается непосредственно в помещениях конечных пользователей (абонентов), несет функцию оконечивания оптического волокна любого типа (G.652, G.657) и размещения запаса волокна в сетях FTTH. Оптическая настенная розетка имеет компактные размеры (86 x 86 мм) и выполнена из пластика не поддерживающего горения (материал не выделяющий галогенов).

Оптическая розетка обеспечивает надежную механическую защиту волокон и технологический доступ к пассивным элементам сети.

Данная абонентская коробка разработана для построения сетей PON, совместима со всеми типами абонентских кабелей.
Внешний дизайн абонентской розетки максимально приближен к стандартным бытовым электророзеткам.

Абонентская розетка  предусматривает оконцовку (монтаж) входящего волокна с помощью гильз КДЗС (сварка), а также механических соединителей (RECORD splice и др.) и укладки запасов оптического волокна. Корпус абонентской розетки обеспечивает размещение запаса ОВ с каждой стороны сростка, который укладывают вдоль внутренних краев.

Розетка обеспечивает надежную защиту волокон и технологический доступ к пассивным элементам сети. Конструкция абонентской розетки обеспечивает удобство и простоту работы с оптическими волокнами.

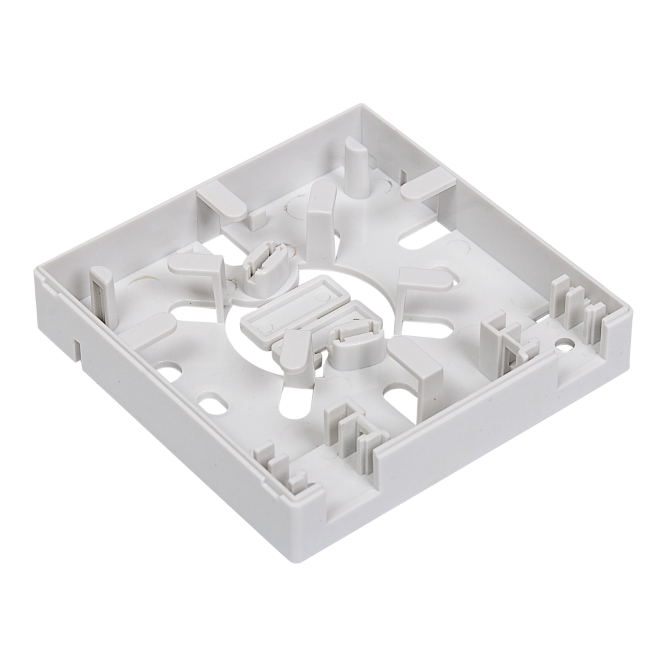

Держатель гильз (ложемент) разработан таким образом, что позволяет применять любые типы гильз КДЗС и механических соеденителей. Абонентская розетка оптическая имеет отверстия для вывода оптического кабеля с любой удобной стороны корпуса.

Волокно в 900 мкм оболочке. В конструкции абонентской розетки предусмотрен специальный органайзер для выкладки запасов абонентского волокна.

В основании розетки и на ее задней и боковых стенках расположены отверстия для ввода абонентского кабеля, что позволяет осуществлять ввод как внутреннего, так и наружного кабеля сзади и сбоку.

Ввод кабеля в розетку выполняется из стены, либо с одной из трех сторон, на которых не установлены коннекторы. Установка розетки RS-01 на стене производится с помощью шурупов.
